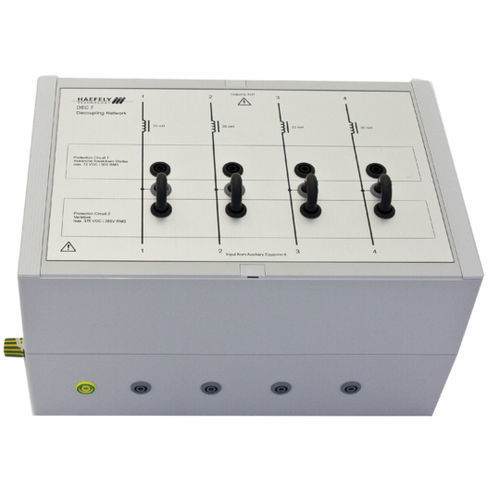

Red de desacoplamiento DEC 7
Añadir a mis favoritos
Añadir al comparador
Descripción
El DEC 7 se utiliza para desacoplar equipos auxiliares de un EUT ensayado con impulsos de onda combinada 1,2/50 us - 8/20 us o impulsos de onda en anillo de 100 kHz de hasta 6,6 kV de pico.
Se utiliza para desacoplar líneas de control y datos asimétricas no apantalladas según las normas IEC/EN. Se pueden probar hasta 4 cables simultáneamente. Para obtener la máxima flexibilidad, en el DEC 7 sólo se incluyen elementos de desacoplamiento y protección. Los circuitos de acoplamiento, que dependen del EUT que se vaya a probar, se pueden colocar por separado en la configuración de prueba. Selección manual del acoplamiento de los elementos de protección para una mejor protección del equipo auxiliar. Los elementos de protección predeterminados son varistores y diodos de avalancha de ruptura (ABD). Con estos elementos, la carga capacitiva de las líneas del EUT es pequeña. Los elementos de desacoplamiento pueden seleccionarse fácilmente. También es posible realizar pruebas sin ningún elemento de protección.
- Inductores de desacoplamiento 20 mH no compensados
- 1,2/50 us - 8/20 us impulsos de onda combinada
- Impulsos de onda anular de 100 kHz
- Diodos de avalancha de ruptura y varistores como protección
- Se pueden probar hasta 4 hilos
- Ancho de banda de la señal hasta unos 100 Hz
---
