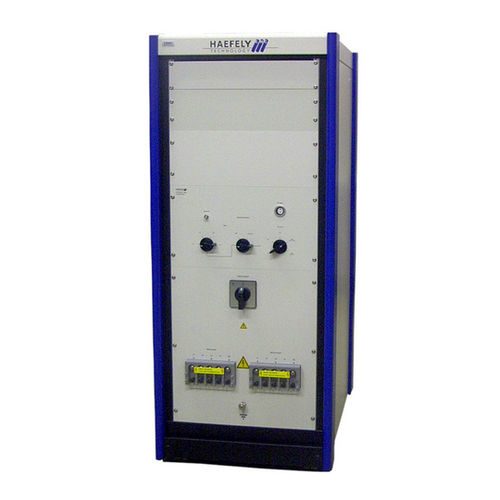

Red de acoplamiento / desacoplamiento trifásica FP-SURGE 100M2

CDN

Las normas IEC y EN cubren las pruebas de los puertos de alimentación trifásicos de CA y CC. Incluyen recomendaciones sobre los valores de los componentes de acoplamiento y desacoplamiento dentro de la RCD. Estos valores se basan en gran medida en el modelo europeo para líneas de alimentación de CA. FP-SURGE 100M2 incluye todos los requisitos IEC y EN con conmutación manual de la ruta de acoplamiento La salida EUT del FP-SURGE 100M2 tiene terminales HV especialmente diseñados, que proporcionan una mayor seguridad del personal en relación con el impulso de alta tensión. En diciembre de 2005 se aprobó la edición 2 de la norma IEC 61000-4-5. Esta nueva edición 2 define la caída de tensión máxima debida a los inductores de desacoplamiento. Esto requiere diferentes inductores de desacoplamiento en función de la corriente EUT. Cuanto mayor sea la corriente, menor debe ser la inductancia. El FP-SURGE 100M2 cumple con la edición 2. Las normas ANSI C62.41 y C62.45 contienen prácticamente la misma información que la IEC, pero basada en la experiencia americana con las líneas de alimentación de CA. No se incluyen requisitos sobre la caída de tensión a través de las inductancias de desacoplamiento. Onda combinada 1,2/50us - 8/20us Onda en anillo 100kHz tensión de impulso 8kV Tensión de línea 690Vac fase-fase 100A Corriente EUT por fase Sincronización del ángulo de fase para cada ruta de acoplamiento Selección manual de elementos de acoplamiento y trayectoria de acoplamiento Aplicación internacional - Diseñado específicamente para cumplir y superar los requisitos de las pruebas IEC, EN y ANSI para aplicaciones de líneas eléctricas.
