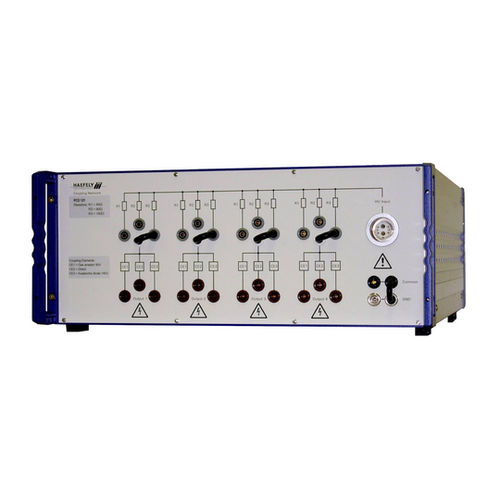

Red de acoplamiento PCD 122

El PCD 122 se utiliza para acoplar impulsos de 10/700μs de hasta 6,6 kV de pico en líneas simétricas no apantalladas de datos y señales según las normas IEC/EN e ITU. Se pueden comprobar simultáneamente hasta 2 pares / 4 hilos. Para obtener la máxima flexibilidad, en el PCD 122 sólo se incluyen elementos de acoplamiento. Los circuitos de desacoplamiento, que dependen del EUT que se vaya a probar, se pueden colocar por separado en la configuración de prueba. Conmutación manual de la ruta de acoplamiento para pruebas en modo común (longitudinal, línea a tierra) y en modo diferencial (modo transversal, línea a línea). Los elementos de acoplamiento predeterminados son descargadores de gas y diodos de avalancha de ruptura. Los elementos de acoplamiento pueden seleccionarse fácilmente. La salida de acoplamiento directo permite al cliente utilizar sus propios elementos de acoplamiento. impulso de 10 / 700 µs Resistencias en serie incluidas Se pueden probar hasta 4 hilos Ancho de banda de la señal hasta > 10 MHz Baja carga capacitiva en las líneas EUT Selección manual de la ruta de acoplamiento
