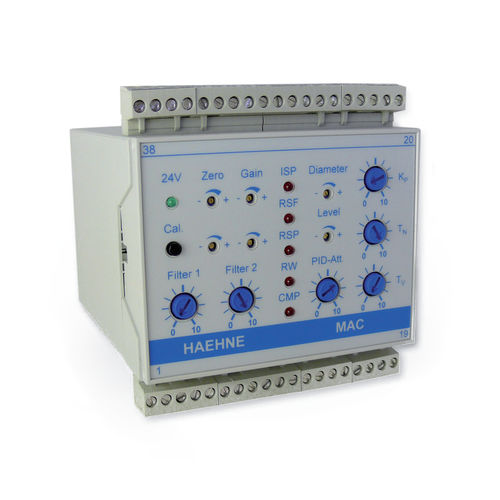

Amplificador analógico MAC

de señalde medidaselectrónico

Como unidad compacta y económica, el MAC está diseñado para proporcionar una función de control de bucle cerrado para transductores de galgas extensométricas (por ejemplo, medición de tensión de banda). El MAC está optimizado para su uso en armarios eléctricos. Allí puede ser montado en carril DIN o directamente en una placa de montaje. La carcasa del MAC contiene un amplificador y un controlador. El amplificador suministra la potencia auxiliar a los transductores de galgas extensométricas y condiciona las señales de salida. Se dispone de dos salidas de tensión con diferentes filtros. La función independiente de la salida de corriente (opciones C y N) puede conectarse a la salida de alta o baja tensión amortiguada. También es posible el uso externo como convertidor de señal de 10 voltios / 20 mA. Los componentes PID del controlador se pueden ajustar individualmente y también se pueden desconectar parcialmente. Circuitos adicionales de sumador y multiplicador permiten el procesamiento de otras señales, por ejemplo, la señal de diámetro. Las señales de control de 24 voltios pueden apagar la parte del controlador o activar o desactivar gradualmente la señal de salida.
