Analizador de concentración WCM

de gasde aguade aceite

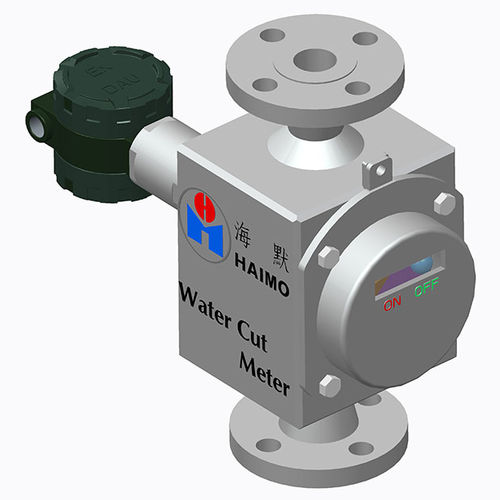

El medidor de corte de agua Haimo (WCM) es un medidor gamma de doble energía (DGM) y determina la relación agua-líquido (WLR) del flujo trifásico (gas, agua y aceite) con una fracción de volumen de gas (GVF) de hasta el 100%. El medidor es independiente del estado del flujo, de la miscibilidad de fases como emulsión, petróleo pesado y transición de fases. WCM utiliza el principio de propagación y absorción de rayos gamma y la tecnología de medición de rayos gamma de doble energía. Las fracciones de petróleo, gas y agua se calculan en tiempo real en condiciones de producción, mediante la combinación de ecuaciones de atenuación de rayos gamma a dos niveles de energía y una hipótesis de unidad de fracciones de fase. Resolviendo este sistema de ecuaciones, se obtienen tres fracciones de fase expresadas en términos de fracción volumétrica de gas (GVF) y WLR. Características Mediciones precisas de la relación agua-líquido en flujo trifásico Independiente del efecto de emulsión, transición de fase o viscosidad Medidor en línea no intrusivo Funcionamiento y adquisición de datos a distancia Sin piezas móviles, bajo mantenimiento Ocupa poco espacio y pesa poco Instalación sencilla y funcionamiento seguro Pérdida de presión nula o baja Bajo consumo eléctrico Aplicaciones Control de la relación agua-líquido (corte de agua) En tierra y en alta mar Ventajas Mediciones continuas y en tiempo real Bajos costes de inversión y explotación Funcionamiento remoto y automatizado
