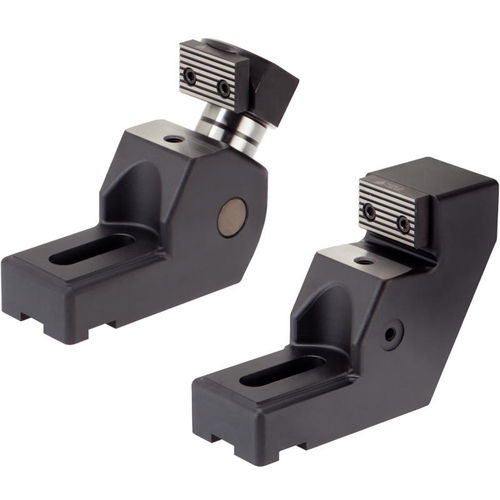

Elemento de apriete mecánico EH 23211. series

de piezas para procesarmodular

El elemento de fijación y el elemento de tope permiten fijar las piezas a mecanizar frontalmente. Esto permite tener libre toda mesa de mecanizado. Efecto compresión oblícua debido a la disposición inclinada de la mordaza de sujeción Fijación de grandes piezas en toda la mesa de mecanizado. Grandes fuerzas de cierre hasta 20 kN Rango de sujeción 10.6 mm mediante tornillo de sujeción M 16 (SW 14) Versión maciza fabricada en hierro dúctil antivibrante Óptima adaptación a la pieza a mecanizar mediante el uso de elementos de fijación y mordazas Es posible una forma y montaje forzado en una ranura en T Mínima interferencia de áreas de fijación, incluso para grandes piezas Agujeros laterales para fijar topes longitudinales Material Fundición dúctil (GGG 60) Montaje La pieza a mecanizar se posiciona y fija en los apoyos de precisión. Se pueden montar los elementos de sujeción de la gama Halder para lograr la fijación deseada. Los agujeros laterales permiten montar topes longitudinales. Notas Se incluye la mordaza de mandíbulas reemplazables 1138.400 (estriada/lisa) - se puede cambiar por la mordaza de mandíbulas reemplazables 1138.100 (blanda).
