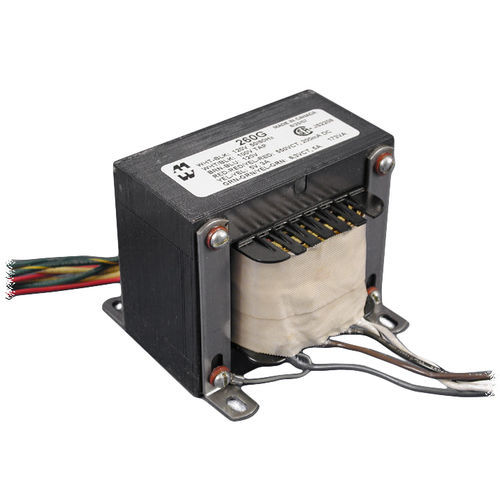

Transformador de corriente 260 Series

de potenciade alimentación eléctricaencapsulado

Primario universal con tomas para 100, 120, 220 ó 240 VCA, 50/60 Hz. (Excepto el 260A6 que sólo es de 117 V, 50/60 Hz) Diseñado para preamplificadores, amplificadores de baja potencia, recambio general, equipos de prueba, etc. Montaje económico en chasis de bastidor abierto - soporte de canal de dos orificios (.187 diá. = G) (figura #1) o montaje de cuatro orificios (figura #2). Las unidades incluyen un blindaje Faraday entre los devanados primario y secundario. Nuestro blindaje electrostático reduce el acoplamiento capacitivo del primario, atenuando en gran medida el acoplamiento de corriente de alta frecuencia a los secundarios. Cables de 5" de longitud como mínimo. Para una mayor selección, consulte nuestra serie 300 de transformadores universales de placa y filamento. Estas unidades están diseñadas para funcionar con AMBOS devanados primarios energizados para obtener la máxima eficiencia (consulte la tabla de cableado a continuación). El cable de blindaje Faraday - el cable gris - marcado SH (blindaje) arriba, debe permanecer conectado a tierra al soporte de montaje y a su vez al chasis.
