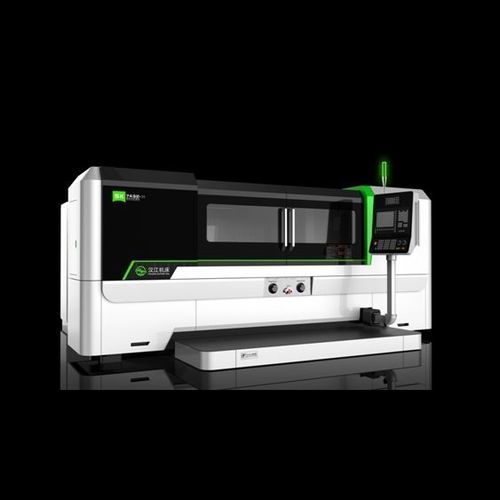

Rectificadora de piezas para procesar SK series

para tornillo de bolasCNC3 ejes

La máquina se utiliza principalmente para rectificar tornillos con rosca Whitworth y Acme y husillos de bolas con precisión 【Configuración del sistema CNC】 1、Equipado con un sistema CNC SIEMENS 828D , la máquina se controla con seis ejes programables incluyendo tres sincrónicos。 2、No. de ejes programables Eje Z: Desplazamiento longitudinal de la mesa (Con escala de rejilla) completo en bucle cerrado Eje X: Avance transversal del cabezal de la rueda Eje C: Rotación del husillo de trabajo (Con codificador angular) completo en bucle cerrado Eje A: Giro del husillo de la rueda Eje V: Avance vertical de la corredera de la reavivadora Eje W: Avance horizontal de la corredera del aparador De los ejes NC anteriores, el eje C y el eje Z están vinculados para realizar el movimiento del hilo；El reavivado de la rueda se lleva a cabo por un rodillo de diamante formado；Dos volantes eléctricos pueden controlar cada eje NC a mano。 【Precisión de trabajo】 1、tornillos de bola: P2 (GB/T17587.3-1998) (ISO3408-3:2006), medido en estado dinámico 2、Tornillos acme: P6 (JB2886-1992) 【Características técnicas】 1、Empleando un husillo de rueda montado en la parte trasera soportado por cojinetes hidrostáticos, la superficie de la pieza de trabajo mejora enormemente。 2、La estructura optimizada del cabezal de trabajo hace que la velocidad del husillo de trabajo se duplique, mejorando así la eficiencia de la máquina en gran medida。 3、La máquina CNC optimizada puede rectificar la muela en varios perfiles requeridos 4、El enfriador de aceite, el potente sistema de refrigeración de alto flujo y el sistema de doble filtrado garantizan la influencia de la temperatura en el proceso de rectificado al mínimo。 5、Con el software de rectificado inteligente en conversación interactiva hombre-ordenador, el rectificado y reavivado de muelas puede ser operado con comodidad y precisión。
