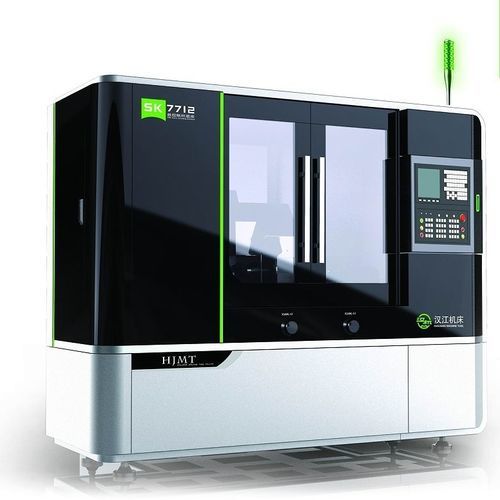

Rectificadora cilíndrica SK7712

de piezas para procesarCNC4 ejes

Esta máquina se utiliza para moler varios gusanos cilíndricos (perfiles ZA, ZN, ZI, ZK, ZC1)。 【NC configuración del sistema】 No. de ejes programables: cuatro Eje Z: desplazamiento longitudinal de la mesa (Con escala de rejilla) completa en bucle cerrado Eje X: Avance transversal del cabezal (con escala de rejas) en bucle cerrado Eje C: Rotación del husillo de trabajo (Con codificador angular) completo en bucle cerrado Eje A: giro del ángulo de hélice (con codificador angular) en bucle cerrado 【Precisión de trabajo】 La precisión de trabajo para gusanos cilíndricos（GB）： 1、cuando el inicio de la rosca=1-2 Grado 4 2、cuando la rosca empieza≥3 Grado 5 【Características técnicas】 1、Con un disco de diamante, la muela se reaviva en el perfil de rosca requerido。 2、El husillo de la rueda es accionado directamente por un motor síncrono de imán permanente incorporado (PMSM), con alta potencia y baja vibración。 3、El ajuste del ángulo de hélice se realiza y se bloquea automáticamente por el programa suave de la máquina, preciso y rápido。 4、El disco de diamante es accionado por un servo motor AC, asegurando una velocidad constante y baja vibración。 5、Con un sistema de equilibrado dinámico semi-automático, es conveniente cambiar una nueva rueda sin necesidad de equilibrio estático。 6、Con un dispositivo de alineación manual proporcionado para que coincida con la pieza de trabajo pre-cortada fuera de línea, es adecuado para la fabricación por lotes。 7、El dispositivo de alineación en línea y el mecanismo de carga automática están disponibles como accesorios opcionales 8、Una carcasa completamente cerrada y un extractor de neblina de aceite se proporcionan con la máquina para mejorar el ambiente de trabajo。
