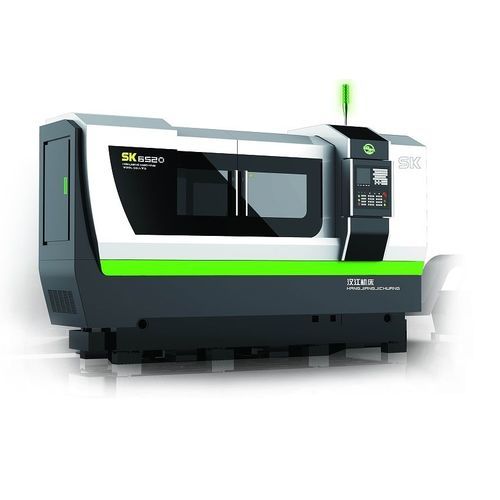

La máquina se utiliza para el fresado de varios gusanos cilíndricos con forma de dientes de ZA, ZN, ZI & ZK etc, así como tornillos de dirección, husillos de bolas y tornillos Acme.Además, puede biselar el diente de rosca incompleta en cualquier extremo de la pieza de trabajo。
【NC configuración del sistema】
1、Sistema FAGOR8055iNC, controlando 4 ejes NC
2、Descripciones de ejes programables
Eje C: Rotación del husillo de trabajo
Eje Z: Desplazamiento de la mesa de trabajo
Eje X: Avance transversal del apoyo de la fresa
Eje A: giro del ángulo de hélice
【Precisión de trabajo】
precisión de gusano alcanzada por la máquina: P7 (por GB estándar);
rugosidad: Ra1.6μm
【Características técnicas】
1、La pieza de trabajo se sujeta entre un mandril y el centro del contrapunto, y se apoya con una luneta。
2、El husillo del cortador de fresado es impulsado por un servomotor de CA, por lo que su velocidad se puede regular de forma continua。
3、La fresa está hecha de material de carburo cementado。
4、La mesa de trabajo y el soporte de la fresa se mueven sobre rieles deslizantes, estable y suave。
5、El ajuste del ángulo de la hélice, el giro y el bloqueo son controlados por el programa de la máquina, muy fácil y preciso。
---
