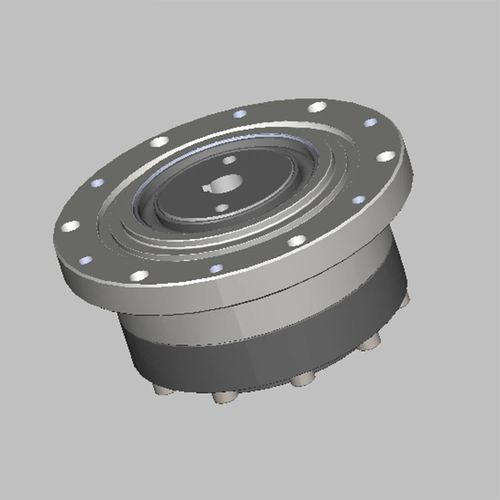

Reductor armónico CSF-II Series

armónicocoaxialcon eje hueco

Relación de alta velocidad Sin necesidad de mecanismos extremadamente complejos, se puede lograr un dispositivo de relación de reducción de alta velocidad de (1/30) a (1/320) en una etapa de desaceleración. Pequeño espacio trasero El reductor de armónicos HD tiene un valor de juego muy pequeño, que es diferente del método de engrane de los engranajes generales y es una característica esencial para el control de precisión de los mecanismos de control. alta precisión El número de dientes que engranan simultáneamente es alto y las dos posiciones simétricas a 180 grados también engranan simultáneamente, lo que afecta el error de paso del engranaje y el error de paso acumulativo de la precisión de rotación. Gracias al promediado, se pueden alcanzar requisitos extremadamente altos en cuanto a precisión de posición y precisión de rotación. Pocos componentes básicos, combinación sencilla Incluso con relaciones de reducción altas, todavía está compuesto por tres componentes básicos y, debido a que están en el mismo eje, el ensamblaje de productos basados ​​en componentes es simple y el diseño estructural se puede simplificar. Pequeño y ligero En las mismas condiciones de par y relación de velocidad, en comparación con los reductores de engranajes tradicionales, solo requiere (1/3) del volumen y (1/2) o menos del peso. El dispositivo puede ser pequeño y liviano. Alto par El Flex Spline está fabricado de acero especial con una resistencia a la fatiga extremadamente alta. Su método de transmisión es diferente del método general de transmisión de potencia, y el número de dientes que engranan al mismo tiempo es aproximadamente el 30% del número total de dientes.
