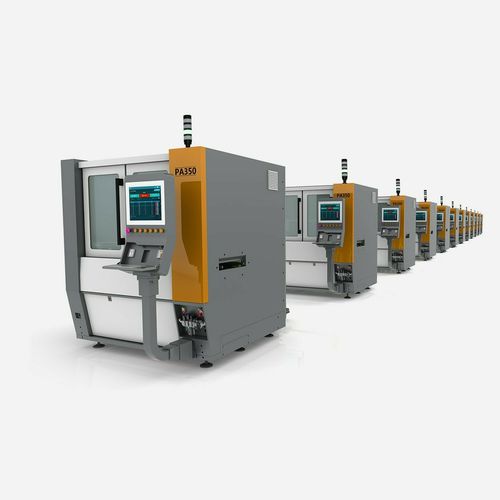

Insertadora de clavijas PA350

automática

Máquina de inserción de pines a presión para PCB Introducción Harmontronics PA350 es una máquina de inserción de pines de nueva generación, utiliza el cambio automático de rueda de pines para la alimentación continua, el sistema de cambio automático de herramientas puede contener 4 cabezas de inserción. El diseño único del mecanismo de leva asegura la velocidad de inserción líder. La configuración más flexible de los cabezales ayuda al cliente a maximizar el rendimiento y a reducir el coste total en todo el ciclo de vida de la máquina. Características y beneficios - Velocidad de inserción de hasta 6 ciclos por segundo - El tamaño de la placa de circuito impreso puede ser de hasta 350mm*400mm [13,8×15,7 - Precisión de posicionamiento repetitivo: ±0.01mm - El yunque de la placa de circuito impreso puede programarse y girar libremente ±190° - Medición del grosor de la placa de circuito impreso - Monitorización de la fuerza de inserción y la distancia en tiempo real - Diseño de máximo 4 cabezales de inserción, puede soportar hasta 8 pines diferentes - Calibración automática de cuatro ejes XYZ - Marco de pórtico de granito, asegura la precisión y estabilidad de la inserción - Aprobación CE e interfaz compatible con SMEMA Especificación Modelo de máquina - PA350 Peso - Aproximadamente 3000kg Capacidad del tablero - 400x350mm[15.7×13.8 Carga - En línea Velocidad de inserción - 6 ciclos/seg Cabezales de inserción - Opcional: 1/2/3/4 unidades Herramientas de inserción accionadas por - Servo Número de ángulos de inserción por herramienta - ±190° Cambiador de herramientas - Configuración estándar Cambiador de plato trasero - Configuración estándar Accionamiento del plato trasero - Servo accionamiento directo En línea/Interfaz - Configuración estándar Conforme a SMEMA Sistema de visión - Configuración estándar Protecciones a prueba de ESD - Configuración estándar Módem para diagnóstico remoto - Configuración estándar Ángulos de inserción libremente programables - Configuración estándar Inserción triple - Configuración estándar
