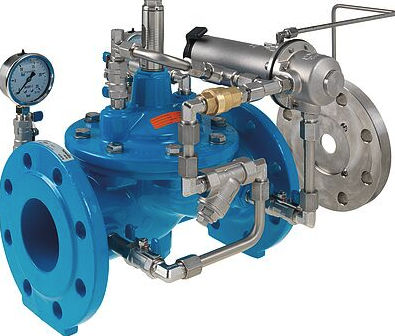

Válvula de membrana 1300 series

con control hidráulicode control de caudalpara agua

La válvula principal es una válvula de diafragma de accionamiento hidráulico. La energía de trabajo es el medio inherente. La mayoría de los tipos de válvulas funcionan de forma puramente hidráulica sin energía extraña. Aplicación Para uso en sistemas de agua potable (otros medios previa consulta) Limitación del caudal de entrada de una zona de presión a una zona de presión inferior Mantenimiento constante de un caudal de filtrado La alimentación de una red secundaria requiere una limitación del caudal para no poner en peligro, por ejemplo, el depósito de extinción de la red primaria (en combinación con una reducción de la presión). Modo de funcionamiento La válvula reguladora de caudal garantiza de forma completamente hidráulica un caudal máximo predeterminado, independientemente de cualquier cambio en la presión de funcionamiento. El caudal nominal se puede variar progresivamente hasta ±15% a través de la válvula reguladora. Información sobre el producto Para calcular las dimensiones de la válvula, consulte la siguiente información: Presión de entrada máxima y mínima (relaciones de presión estática y dinámica) Caudal requerido Pérdida de carga admisible incl. orificio de medición (normalmente 0,5 bar sobre la válvula y la placa de orificio) Diámetros y longitudes de línea disponibles Construcción de la válvula (diseño recto o en ángulo) Para la base de cálculo, la información sobre la pérdida de presión y los valores característicos de la válvula, consulte el final del capítulo E.
