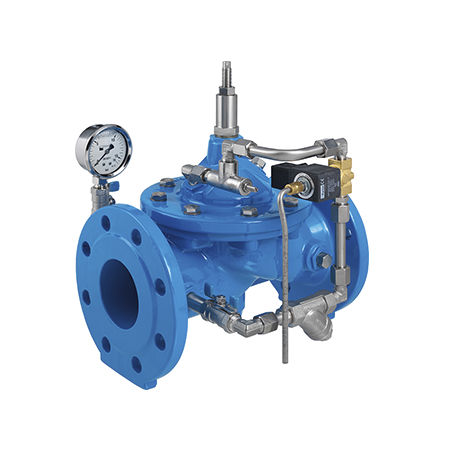

Válvula de membrana 1700 series

con mando eléctricocon control hidráulicode control de caudal

La válvula principal es una válvula de diafragma de accionamiento hidráulico. La energía de trabajo es el medio inherente. La mayoría de los tipos de válvulas funcionan de forma puramente hidráulica sin energía extraña. Aplicación Para uso en sistemas de agua potable (otros medios previa consulta) Apertura o cierre de un sistema de suministro mediante una señal eléctrica Modo de funcionamiento La válvula de apertura/cierre se abre o cierra hidráulicamente para el accionamiento eléctrico a través de la electroválvula instalada en la línea de control. La válvula se cierra cuando se desconecta la corriente. La velocidad de cierre puede ajustarse mediante una válvula antirretorno de estrangulación para evitar picos de presión. Información sobre el producto Para calcular las dimensiones de la válvula, consulte la siguiente información: Presión de entrada máxima y mínima (relaciones de presión estática y dinámica) Contrapresión existente en el depósito Caudal requerido Pérdida de carga máxima admisible Información sobre la tensión de la electroválvula Diámetros y longitudes de línea disponibles Construcción de la válvula (diseño recto o en ángulo) La base de cálculo, la información sobre la pérdida de presión y los valores característicos de la válvula figuran al final del capítulo E.
