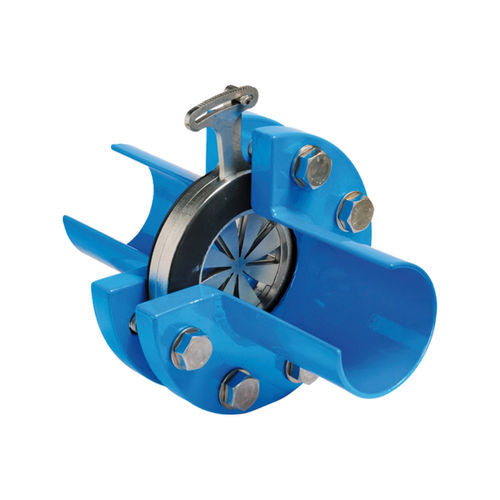

Placa de orificio 1090

Rango de diámetros DN 40 - DN 200 Niveles de presión PN 10 I PN 16 La placa de orificios se utiliza para ajustar los caudales a presión constante. Si se va a cambiar el caudal, el área de apertura se puede aumentar o reducir girando la placa deslizante. Si se aumenta el área de apertura a presión constante, aumenta el caudal mediante la placa de orificios. Por el contrario, si se reduce el área de apertura a presión constante, se reduce el caudal. Sección de medición y estabilización recomendada antes y después de la placa de orificios: 2-3x DN. Hay una llave de ajuste para regular de forma sencilla la placa de orificios. (Consulte los accesorios) La placa de orificios no puede usarse como válvula de cierre (no se puede cerrar completamente).
