Galga extensiométrica de cizallamiento de dos rejillas XY series

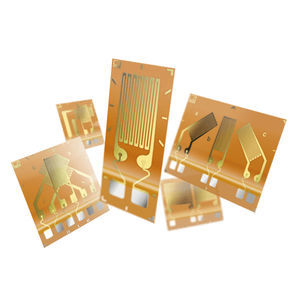

Galgas extensométricas de torsión/cizalladura XY con 2 rejillas de medición, para medidas en barras de torsión y determinación de tensiones de cizallamiento Los tipos XY1, XY2 y XY4 son galgas extensométricas en forma de V, con dos rejillas de medición que forman un ángulo de aproximadamente 45° con respecto al eje de la galga. Aplicaciones típicas: medición en barras de torsión y determinación de tensiones de cizallamiento en barras de cizalladura con fibras neutras. Con los tipos XY1, XY2 y XY4, ofrecemos galgas extensométricas con diferentes geometrías y tamaños. Se encuentran disponibles con respuestas de temperatura adaptadas a los materiales siguientes: Acero ferrítico (10,8 ppm/K; 6,0 ppm/°F); código de temperatura: 1 Aluminio (23 ppm/K; 12,8 ppm/°F); código de temperatura: 3 Acero austenítico (16 ppm/K; 8,9 ppm/°F); código de temperatura: 5 Sílice/composite (0,5 ppm/K; 0,3 ppm/°F); código de temperatura: 6 Titanio y fundición gris (9 ppm/K; 5,0 ppm/°F); código de temperatura: 7 Plástico (65 ppm/K; 36,1 ppm/°F); código de temperatura: 8 Molibdeno (5,4 ppm/K; 3,0 ppm/°F - no disponible para XY1); código de temperatura: 9 Para obtener el número de pedido de la galga extensométrica que necesita, inserte el código de temperatura en la posición de la “x”. Las galgas extensométricas que llevan el símbolo # solo se encuentran disponibles en versiones para aluminio, acero ferrítico y acero austenítico.
