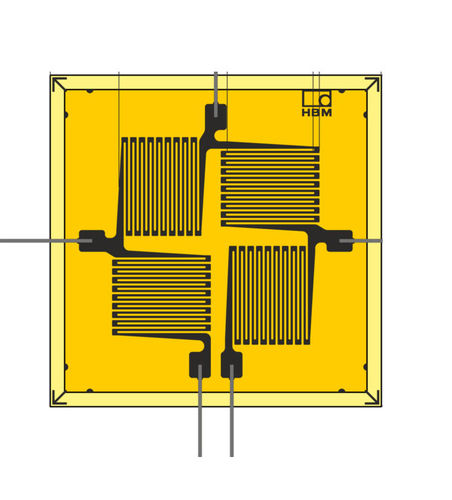

Galga extensiométrica resistiva VY series

de tipo rosetapara análisis de restriccionesde puente completo

Las galgas extensométricas de puente completo cuentan con 4 rejillas de medición organizadas de tal manera que se encuentran desfasadas 90° entre sí. Entre las aplicaciones habituales de las galgas extensométricas de puente completo cabe citar las mediciones en barras de tensión/compresión y torsión, así como la determinación de las tensiones de cizallamiento que se producen en los cizallamientos de vigas. HBM ofrece estas galgas extensométricas de puente completo con 4 rejillas de medición: VY1 de puente completo para T 0°/90° con distintas respuestas de temperatura adaptadas al acero o a las especificaciones del cliente (disponible con una resistencia nominal de 120 ohmios). VY4 de puente completo para cizallamiento/torsión con distintas respuestas de temperatura adaptadas al acero, el aluminio o las especificaciones del cliente (disponible con resistencias nominales de 120 y 350 ohmios). Puede encontrar más información sobre cómo realizar mediciones con las galgas VY1 y VY4 en nuestro folleto "Use of the Wheatstone Bridge Circuit" (disponible en inglés) y en nuestra publicación especializada "An Introduction to Measurements Using Strain Gauges" (disponible en inglés). La rejilla de medición está fabricada en constantán y el portador en poliimida.
