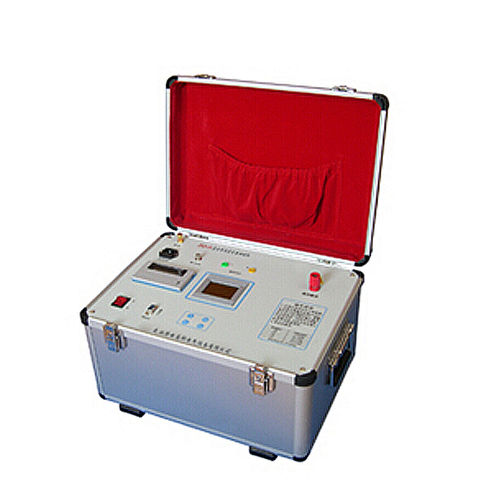

Comprobador de campo magnético HCTE-Hvste-010

para interruptores

Introducción del producto: El comprobador del grado de vacío de un interruptor de vacío es un instrumento diseñado para medir el grado de vacío dentro de la cámara de extinción de arcos de un interruptor de vacío. Su principio de funcionamiento principal consiste en separar los dos contactos de la cámara de extinción de arcos a una cierta distancia y aplicar una alta tensión pulsada, generando así un campo magnético pulsado sincronizado con la alta tensión dentro de la cámara. Bajo la influencia de este campo magnético pulsado, los electrones de la cámara de extinción del arco realizan movimientos en espiral y colisionan con las moléculas de gas residuales para producir la ionización. La corriente de iones resultante es aproximadamente proporcional a la densidad del gas residual, es decir, al grado de vacío. Midiendo la corriente de iones y combinándola con la curva de relación correspondiente entre la corriente de iones y el grado de vacío, se puede calcular y visualizar el valor del grado de vacío.
