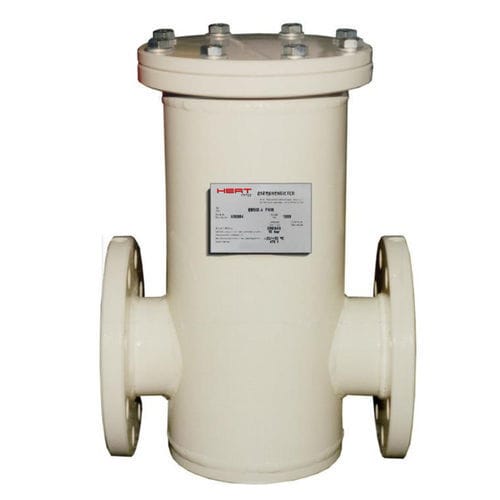

Filtro de aire ZG series

de gasde aire comprimidode polvo

Este tipo de filtro de cartucho se caracteriza por su diseño muy compacto. Sus dimensiones son similares a los filtros de cartucho celular tradicionales que se han utilizado durante mucho tiempo para las unidades PN 16. Por lo tanto, HEAT energy es el único fabricante que ofrece filtros que combinan todos los beneficios de un filtro de cartucho "grande" con las ventajas de unas dimensiones extremadamente compactas Ventajas  misma estructura que los filtros de cartucho "originales  mismas dimensiones que los filtros de cartucho celulares tradicionales, es decir, muy compactos  cartucho filtrante eficaz para un filtrado seguro con jaula de soporte externa y celulosa plisada impregnada  capacidad de diseño a una velocidad de flujo de la tubería de 20 m/s  compartimento con tornillo de descarga para atrapar polvo y líquidos  conexiones para manómetro diferencial  aceptación según EN 10.204 / 3.1 opcionalmente EN 10.204 / 3.2 Descripción Con su tipo ZGF/ZGEF HEAT energy ofrece un filtro de cartucho de diseño muy compacto. Sus bridas de conexión están dimensionadas para los tamaños DN 25÷80 según DIN 2635, para DN 100÷150 según DIN 2633 (opcionalmente según DIN 2635). La presión nominal de diseño es de 25 bar como estándar y de 16 bar en DN 100/150. El filtro está equipado con una cámara para residuos sólidos y líquidos que se extraen a través de un tornillo de descarga estándar en la parte inferior. En la entrada y la salida, el diseño estándar proporciona conexiones para una medición de la presión diferencial. El filtro está provisto de un cartucho filtrante de estructura similar a la utilizada en los filtros de cartucho. El elemento con la robusta jaula de soporte está hecho de celulosa plisada impregnada, que es muy resistente a la contaminación habitual por gases.
