Válvula de mariposa

manualde aislamientopara productos químicos

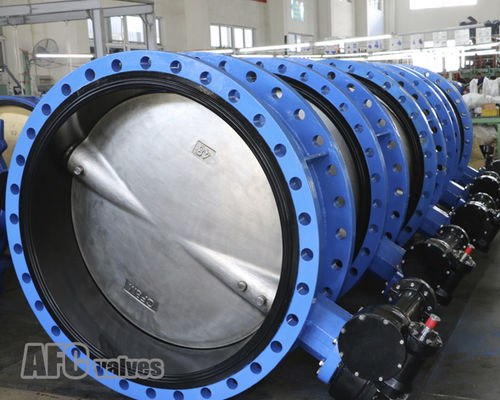

Válvula de mariposa concéntrica con bridas Las válvulas de mariposa de brida concéntrica están diseñadas para mantener un sello contra el diferencial de presión bidireccional para prevenir el reflujo en sistemas diseñados para flujo unidireccional. Esto se logra con un sello hermético, es decir, con una junta, un anillo de cero, mecanizado con precisión y una cara de la válvula plana en los lados anteriores y posteriores de la válvula, las válvulas tienen insertos roscados a ambos lados del cuerpo de la válvula. Esto permite que se instalen en un sistema utilizando dos juegos de pernos y sin tuercas. La válvula se instala entre dos bridas usando un juego de pernos separado para cada brida. Esta configuración permite que cada lado del sistema de tuberías se desconecte sin perturbar el otro lado. Características - La almohadilla de montaje directo ISO5211 para una fácil automatización - Altura de aislamiento según la prescripción de la planta - El raspador de suciedad evita que la humedad penetre en el área del eje - Tres cojinetes SS316L impregnados de PTFE se proporcionan para la alineación de precisión del eje del disco - El sistema de sellado de 3 capas asegura la protección del medio ambiente - Asiento de PTFE y versión de asiento de goma intercambiables entre sí - revestimiento de PTFE para medios químicamente tóxicos y altamente corrosivos, revestimiento de goma para varias aplicaciones industriales - El caucho de silicona energizado detrás del asiento de PTFE hace que el sellado entre el revestimiento y el disco sea estable y ofrece un amplio rango de temperatura - El diseño del eje de disco de una pieza reduce el par de la válvula y aumenta el Kv - La opción de diseño de disco revestido de PTFE o de goma evita el alto costo por el metal caro en aplicaciones corrosivas
