Sonda de concentración ALCOSENS

para alcoholpara procesospara reactor

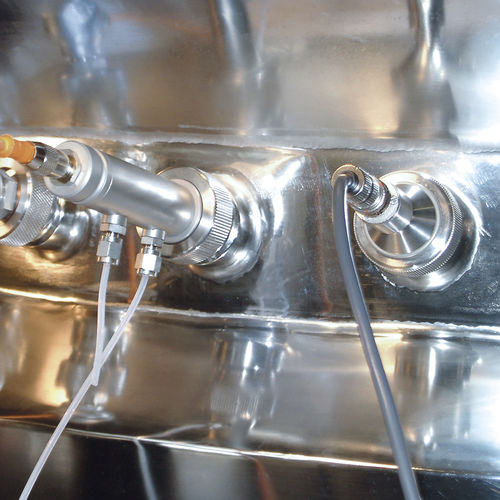

La sonda se sumerge directamente en el medio a controlar a través de un puerto de sonda. El alcohol de la solución de medición (metanol o etanol) se difunde a través de un sistema especial de membranas a una cámara de medición por la que fluye un gas portador. A través del gas portador, el alcohol es transportado a un sensor de gas semiconductor. La resistencia cambiante del sensor se evalúa mediante un amplificador de medida teniendo en cuenta una compensación de temperatura. Material 1.4404 / silicona Rango de medición: 0 - 6 % (v/v) o 0 - 0,6 % (v/v) Conexión al proceso: puerto de 19 mm-/ 25 mm- / varios a petición Longitud de la sonda 105 / 120 / 220 / 320 mm Apto para CIP y SIP Visualización de la concentración de alcohol Salida analógica 4-10 mA / 0-10 V Conexión Ethernet o Profibus Posibilidad de mantenimiento remoto Visualización de tendencias de alcohol, temperatura y nivel de llenado (opcional) Gestión de alarmas Documentación GMP a petición CONSTRUCCIÓN Y FUNCIÓN DEL AMPLIFICADOR PARA LA SONDA ALCOSENS El "Transmitter S7" utilizado como amplificador de medida está diseñado para la conexión de una a cuatro sondas, pero también puede ampliarse a cualquier número de sondas. La calibración de las sondas se realiza en un panel táctil. La concentración de alcohol y la temperatura se muestran en línea. La salida de los valores medidos a su sistema de control de procesos se realiza a través de un módulo analógico como señal de 4 - 20 mA o a través de una interfaz digital vía OPC. El transmisor S7, así como todas las conexiones eléctricas necesarias, incluida la alimentación de gas portador, se instalan en un armario de distribución (clase de protección IP 65) de acero inoxidable. Todas las líneas salen del armario de distribución a través de conexiones atornilladas PG.
