Material:
Carcasa, accionamiento y tuerca de fundición inyectada de cinc o de plástico PA6 GFR 30.
Junta plana de goma.
Leva de acero.
Versión:
Carcasa, accionamiento y tuerca cromados o de color negro.
Leva cincada.
Indicación:

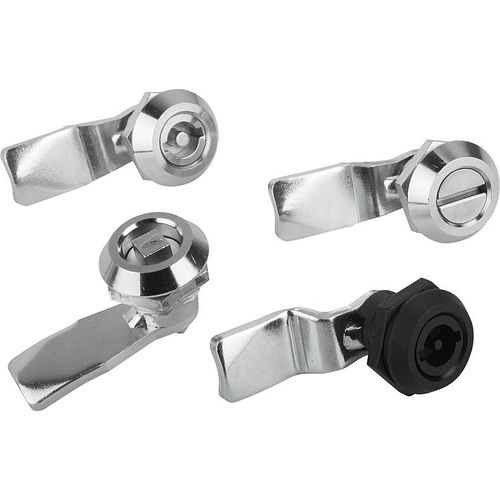

Cuarto de vuelta con leva sobre muelle. Instalación a la derecha o a la izquierda con un recorrido de cierre de 90°. El cuarto de vuelta se puede instalar premontado. La tuerca de fijación está diseñada como tuerca de puesta a tierra con garras por uno de los lados.
Protegido contra vibraciones (excepto la versión de plástico), un dispositivo de bloqueo impide la apertura automática. Protegido del polvo y del agua según IP65.
Pedir la versión deseada de la leva por separado. Todas las levas se pueden combinar con cualquier carcasa.
Accesorios:
Llave de vaso K0535
Indicación sobre el dibujo:
Accionamiento:
a) Cuadrado 7 mm
b) Cuadrado 8 mm
c) Ranura
d) Paletón doble 3 mm
e) Paletón doble 5 mm
