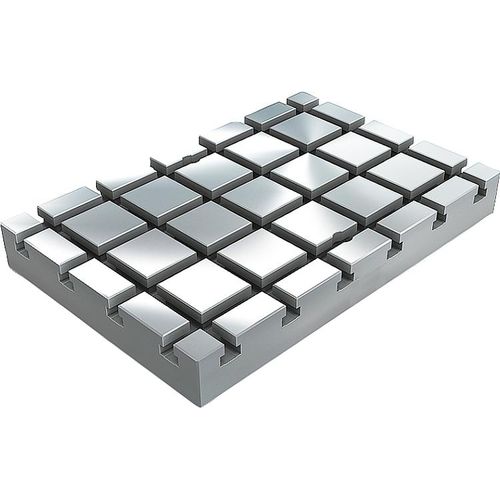

Placa de apoyo de hierro fundido K0800 series

Material: GJL 300. Versión: Superficies de apoyo y superficies de sujeción pulidas. Indicación: Se utilizan placas de base con ranuras en T para el montaje de dispositivos modulares. Estas placas de base se posicionan y se fijan directamente en la mesa de máquinas. Las distancias precisas entre ranuras en sentido longitudinal y transversal garantizan una precisión de repetición muy elevada de las sujeciones. Los dos agujeros de alineación sirven para alinear la placa de base en la mesa de máquinas. Las perforaciones de fijación son adaptadas a la mesa de máquinas por el cliente. Hay que solicitar por separado los bulones de posicionamiento para fijar las placas de base. El suministro incluye tornillos con ojo con tuercas correderas en ranura en T para el transporte. Otras dimensiones a petición. Indicación sobre el dibujo: 1) Perforación de posicionamiento
