Sistema de apriete mecánico K0809 series

modular

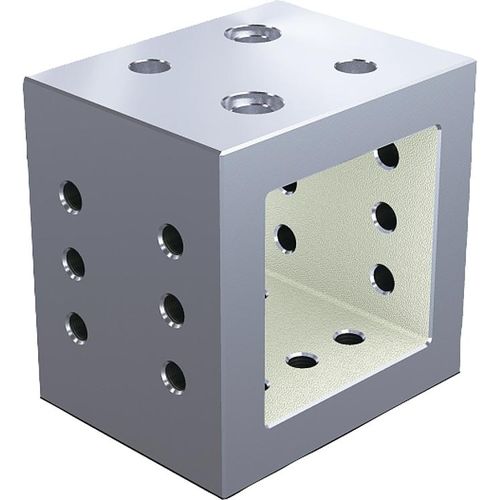

Material: GJL 300. Versión: Superficies de apoyo y superficies de sujeción pulidas. Indicación: Distancia entre retículas 50 ±0,02 mm. Se utilizan consolas para el montaje de dispositivos modulares. Pueden posicionarse y fijarse con precisión en los sistemas de retícula. De esta forma es posible seguir posicionando las perforaciones de retícula en la superficie de sujeción más alta. Las consolas también sirven como cuerpos de base para la sujeción de piezas de trabajo más pequeñas. Las consolas del tamaño M12 se fijan mediante tornillos de ajuste K0815.112065. Las consolas del tamaño M16 se fijan mediante tornillos de ajuste K0815.116065. Los tapones protectores para cerrar las perforaciones de retícula deben solicitarse por separado. Indicación sobre el dibujo: 1) Perforación roscada 2) Perforación para tornillo de ajuste 3) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912
