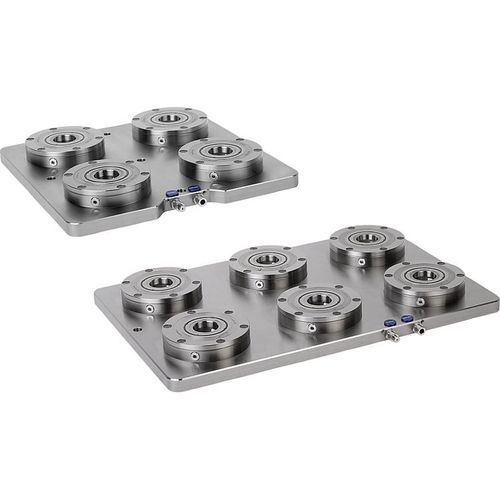

Estación de sujeción de acero K1009 series

Material: Módulo de sujeción de acero de cementación. Placa de base de acero 1.1730. Versión: Módulo de sujeción con superficies funcionales templadas por cementación y pulidas. Placa de base pulida por ambas caras. Indicación: Estaciones prefabricadas de tensado múltiples con dispositivos de sujeción de montaje UNI lock integrados de Ø138 mm .Las estaciones de tensado se fijan en la mesa de máquinas con garras de sujeción o directamente enroscadas. Las plantillas habituales de taladros de la parte trasera para la fijación están previamente centradas. Se puede alinear las estaciones de tensado mediante las perforaciones de referencia 14H7. Los dispositivos de sujeción de montaje se accionan por el centro a través de una conexión neumática. Las altas fuerzas de sujeción se generan a través del bloque de muelles integrado (la unidad está sujeta sin presión). El aflojamiento se realiza de forma neumática. Con los pernos de sujeción UNI lock en combinación con los tornillos de fijación M10, M12, M16 son posibles las siguientes fuerzas de agarre: - Fuerza de agarre (M10) 35.000 N/módulo - Fuerza de agarre (M12) 50.000 N/módulo - Fuerza de agarre (M16) 75.000 N/módulo
