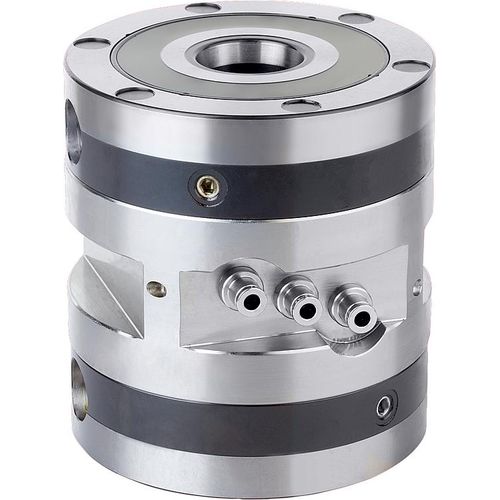

Sistema de apriete neumático K1122

de acero

Material: Acero de cementación. Versión: Superficies funcionales templadas por cementación y pulidas. Indicación: Los módulos de sujeción doble UNI lock son especialmente adecuados para la sujeción directa de piezas de trabajo. De este modo, las piezas de trabajo con geometría compleja se pueden mecanizar completamente en 4 y 5 lados. Los módulos de sujeción doble UNI lock se pueden montar en todas las posiciones. Las altas fuerzas de sujeción se generan a través del bloque de muelles integrado (la unidad está sujeta sin presión). El aflojamiento se realiza de forma neumática. Con los pernos de sujeción UNI lock en combinación con los tornillos de fijación M10, M12, M16 se pueden alcanzar las siguientes fuerzas de agarre: Fuerza de agarre (M10) 35.000N Fuerza de agarre (M12) 50.000N Fuerza de agarre (M16) 75.000N Volumen de suministro: 1 módulo de sujeción doble incl. 3 conexiones neumáticas. Datos técnicos: Presión de abertura: 6 bar, aire lubricado Presión de turbo: 6 bar Conexión de aire: G1/8 Precisión de repetición ≤ 0,005 mm
