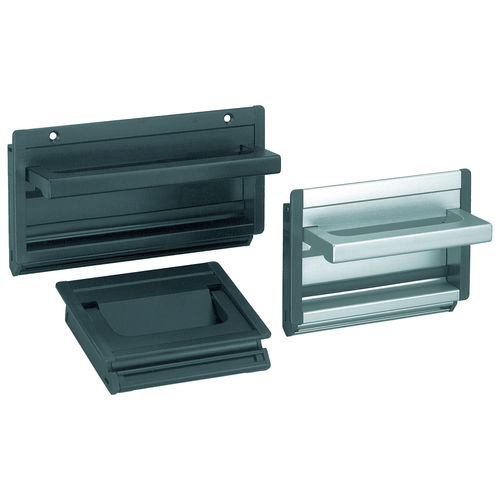

Manilla abatible K0239 series

para máquinapara aparatode aluminio

Material: Empuñadura hueca y empuñadura retráctil de perfil de aluminio. Tapones terminales de poliamida. Forma A, fijación mediante perfil de goma. Forma B, fijación mediante 2 tornillos avellanados de acero. Versión: Empuñadura hueca y empuñadura abatible tratadas con vidrio, satinadas y de color negro o colores naturales anodizados. Perfil de goma negro. Tornillos de fijación cincados. Indicación: Las empuñaduras abatibles huecas con forma A se pueden montar sin necesidad de tornillos en chapas de 1-2,5 mm de espesor con 2 perfiles de plástico blando. Las empuñaduras abatibles huecas con forma B también se pueden fijar por fuera con 2 tornillos avellanados. Dos ranuras en cruz para tornillos M4 permiten una conexión de masa y pueden servir como ayuda de montaje para piezas adicionales. Montaje: Tras instalar el perfil de goma inferior, se presionan las dos tapas laterales sobre la empuñadura hueca. A continuación, la empuñadura se inserta por debajo de 45° sobre el borde superior de la abertura de montaje y se sostiene contra la pared de la carcasa. Dependiendo del modelo, se introduce el 2° perfil de goma en la ranura superior o se realiza la fijación mediante 2 tornillos avellanados.
