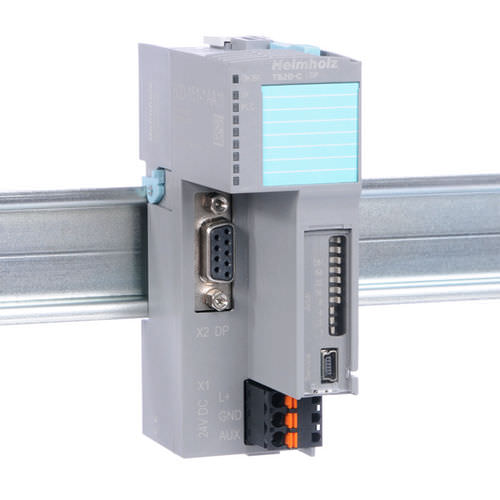

Acoplador electrónico 600-151-1AA11

de bus PROFIBUS-DPE/S

El acoplador de bus PROFIBUS-DP está diseñado para conectar un bus PROFIBUS a módulos periféricos TB20. Es compatible con los protocolos DP-V0 y DP-V1. Reconocerá todos los módulos periféricos conectados y asignará a cada módulo las entradas/salidas correspondientes de la tabla de imagen de proceso. Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico, pero puede alojar hasta 64 módulos de cualquier tipo conectados en serie con el acoplador de bus. El acoplador de bus admite el intercambio en caliente para sustituir módulos durante el funcionamiento. Embalaje de bits: A partir de la versión de firmware 1.20, los estados de los módulos de E/S de 2 y 4 bits se pueden empaquetar en bytes, lo que permite aprovechar al máximo todo el espacio de la tabla de imágenes de proceso. Los módulos pueden sustituirse durante el funcionamiento (hot-swapping) fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar los módulos periféricos (2,5 A) Suministra la tensión de E/S del sistema (24 V CC) Simulación TB20 ToolBox para configurar el sistema de E/S sin un controlador de nivel superior con el fin de probar el funcionamiento del sistema (comprobación de E/S) Compatible con DP-V0 y DP-V1 Hasta 64 módulos periféricos Hasta 244 bytes de datos de entrada y 244 bytes de datos de salida Una conexión maestra de clase 1 con 240 bytes de datos de carga útil Hasta tres conexiones maestras de clase 2 con 240 bytes de datos de carga útil (como esclavo DP-V1) Datos de I&M 3 LED, uno de ellos bicolor Interruptor oculto "factory reset" para restablecer los ajustes de fábrica del módulo
