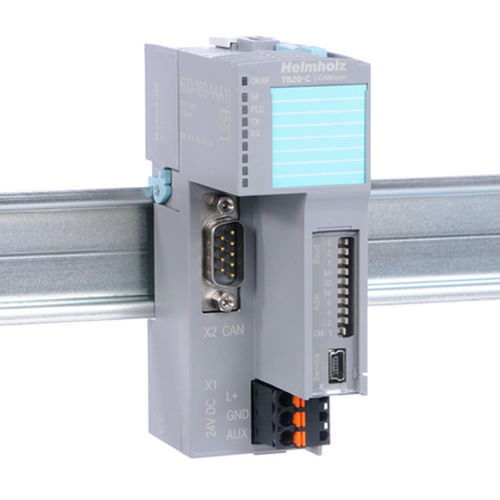

Acoplador electrónico 600-160-1AA11

de bus CANopenE/Sdigital

El acoplador de bus CANopen está diseñado para conectar un bus CAN a módulos periféricos TB20. Es compatible con el protocolo CANopen definido en DS301 y utiliza el perfil DSP-401 para módulos de E/S digitales y analógicos. Se pueden conectar hasta 64 módulos de cualquier tipo en serie con el acoplador de bus. Este acoplador permite utilizar SDO para acceder libremente a todos los valores de E/S, parámetros y diagnósticos, y puede gestionar hasta 192 bytes de datos de E/S con el protocolo PDO. Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico. El acoplador de bus admite el intercambio en caliente para sustituir módulos durante el funcionamiento. Los módulos pueden sustituirse durante el funcionamiento (hot-swapping) fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar los módulos periféricos (2,5 A) Suministra la tensión de E/S del sistema (24 V CC) Simulación TB20 ToolBox para la puesta en marcha del sistema de E/S sin un controlador de nivel superior con el fin de probar la funcionalidad (comprobación de E/S) Interruptor oculto "factory reset" para restablecer los ajustes de fábrica del módulo Protocolo CANopen definido en DSP301 y DS401 Velocidades de transferencia de 50 kbps a 1 Mbps 24 TPDO / 24 RPDO 1 servidor SDO Productor de latidos Dos consumidores de heartbeat Protección de nodos Objeto SYNC Configuración de parámetros almacenable Hasta 64 módulos periféricos
