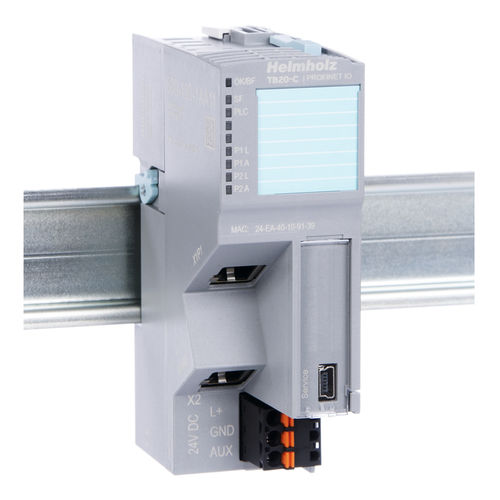

Acoplador electrónico 600-180-1AA11

ProfiNetde busE/S

El acoplador de bus PROFINET está diseñado para conectar un bus PROFINET a módulos periféricos TB20. Puede alojar hasta 63 módulos de cualquier tipo conectados en serie con el acoplador de bus. El acoplador de bus admite el intercambio en caliente para sustituir módulos durante el funcionamiento. Además, reconocerá todos los módulos periféricos conectados y asignará a cada módulo las entradas/salidas correspondientes de la tabla de imágenes de proceso. Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico. Los módulos pueden sustituirse durante el funcionamiento (hot-swapping) fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar los módulos periféricos (2,5 A) Suministra la tensión de E/S del sistema (24 V CC) Simulación TB20 ToolBox para la puesta en marcha del sistema de E/S sin un controlador de nivel superior con el fin de comprobar el funcionamiento del sistema (comprobación de E/S) Interruptor oculto "factory reset" para restablecer los ajustes de fábrica del módulo Dispositivo de E/S según PROFINET IO (IEC 61158-6-10) Conmutador de 2 puertos integrado Velocidad de transmisión full-duplex de 100 Mbps 340 bytes de datos de E/S Hasta 63 módulos periféricos Clase de conformidad C Protocolo de redundancia de medios (MRP) Direccionamiento automático / hot-swapping (LLDP, DCP) Detección de topología Datos de I&M Alarmas de diagnóstico, alarmas de proceso, alarmas pull/plug Integración mediante archivo GSDML 7 LED, uno de ellos bicolor
