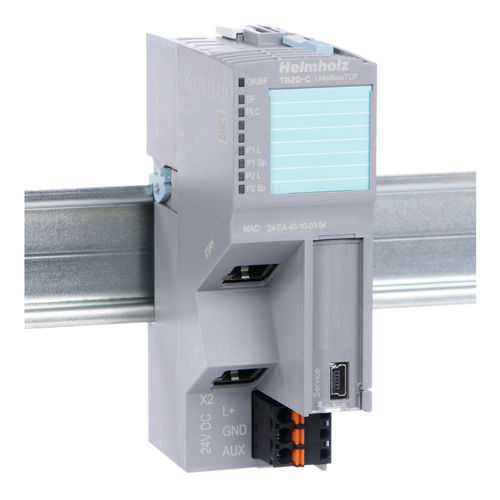

Acoplador electrónico 600-170-1AA11

de busE/S

El acoplador de bus ModbusTCP permite acceder a los datos de módulos periféricos que utilizan el protocolo ModbusTCP, pero puede alojar hasta 64 módulos de cualquier tipo conectados en serie con el acoplador de bus. El acoplador de bus ModbusTCP cuenta con un conmutador de dos puertos integrado que permite configuraciones de topología en estrella y en línea. El gran tamaño de la tabla de imágenes de E/S, de 2 kbytes, permite implementar sistemas completos y complejos. Los registros de control y estado pueden utilizarse para configurar y supervisar el comportamiento del acoplador con ModbusTCP. TB20 ToolBox permite configurar fácilmente la estructura del sistema y los distintos parámetros de los módulos, así como transferir los ajustes correspondientes al acoplador. Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico. El acoplador de bus admite el intercambio en caliente para sustituir módulos durante el funcionamiento. Los módulos pueden sustituirse durante el funcionamiento (sustitución en caliente) fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar los módulos periféricos (2,5 A) Suministra la tensión de E/S del sistema (24 V CC) Simulación TB20 ToolBox para la puesta en marcha del sistema de E/S sin un controlador de nivel superior con el fin de probar la funcionalidad (comprobación de E/S) Interruptor oculto "factory reset" para restablecer los ajustes de fábrica del módulo Connection watchdog para la supervisión de la conexión Acceso simultáneo a hasta 10 estaciones (conexiones TCP) Conmutador de dos puertos integrado Hasta 64 módulos periféricos 2048 bytes de datos de entrada, 2048 bytes de datos de salida 126 bytes de datos de parámetros por módulo El comportamiento del acoplador puede configurarse mediante registros de control
