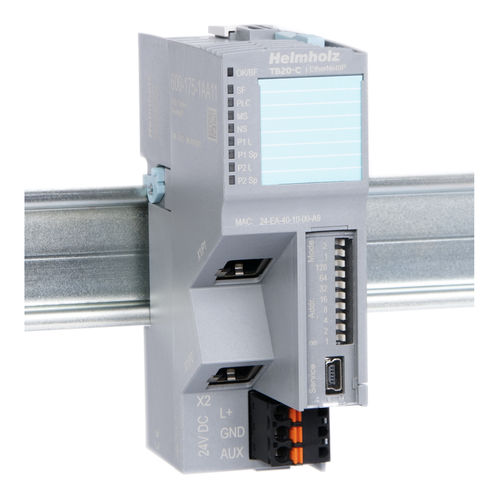

Acoplador electrónico 600-175-1AA11

Ethernetde busE/S

El acoplador de bus EtherNet/IP permite acceder a los datos de módulos periféricos que utilizan el protocolo EtherNet/IP. Puede alojar hasta 64 módulos de cualquier tipo conectados en serie con el acoplador de bus. El acoplador de bus EtherNet/IP cuenta con un conmutador de dos puertos integrado que permite configuraciones de topología en estrella y en línea. El gran tamaño de la tabla de imágenes de E/S, de un kbyte, permite implementar sistemas completos y complejos. TB20 ToolBox puede utilizarse para configurar fácilmente el sistema y los distintos parámetros de los módulos y transferir los ajustes correspondientes al acoplador. Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico. El acoplador de bus admite el intercambio en caliente para sustituir módulos durante el funcionamiento. Los módulos pueden sustituirse durante el funcionamiento (sustitución en caliente) fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar los módulos periféricos (2,5 A) Suministra la tensión de E/S del sistema (24 V CC) Simulación TB20 ToolBox para la puesta en marcha del sistema de E/S sin un controlador de nivel superior con el fin de probar la funcionalidad (comprobación de E/S) Interruptor oculto "factory reset" para restablecer la configuración de fábrica del módulo Soporta unicast y multicast 511 bytes de datos de ensamblaje de entrada, 511 bytes de datos de ensamblaje de salida Hasta 64 módulos periféricos Mensajería implícita (clase de transporte 1) Mensajería explícita (clase de transporte 3) La dirección IP se puede establecer en relación con una dirección IP base mediante un interruptor DIP que se puede cubrir DHCP (seleccionable mediante interruptor DIP) Conmutador de 2 puertos integrado con 2 conectores RJ45 Los datos de proceso del módulo se asignan automáticamente a la asignación EtherNet/IP
