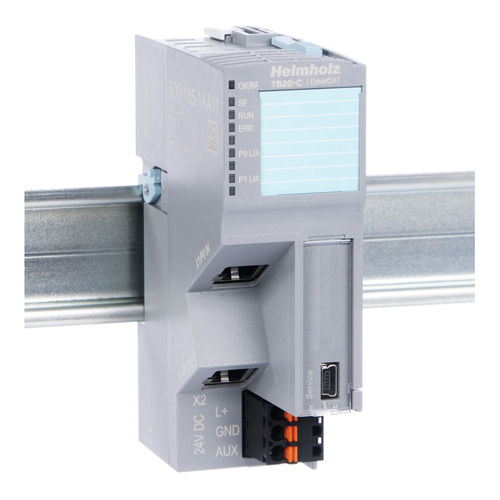

Acoplador electrónico 600-185-1AA11

EtherCATE/Sde bus

Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico. El acoplador de bus EtherCAT permite acceder a los datos de los módulos periféricos mediante el protocolo EtherCAT. Puede alojar hasta 64 módulos de cualquier tipo conectados en serie con el acoplador de bus. Detecta los módulos periféricos conectados y puede asignar automáticamente los datos de E/S correspondientes a una asignación EtherCAT. El acoplador de bus EtherCAT admite el perfil de dispositivo modular. El gran tamaño de la tabla de imágenes de E/S de 1.024 bytes permite implementar sistemas completos y complejos. TB20 ToolBox permite configurar fácilmente el sistema y los distintos parámetros de los módulos y transferir los ajustes correspondientes al acoplador. Alternativamente, la configuración también puede editarse utilizando el diccionario de objetos del CdE. Por último, los sistemas TB20 en funcionamiento pueden diagnosticarse en tiempo real y configurarse con fines de prueba si aún no se ha conectado un maestro EtherCAT (simulación / comprobación de E/S). Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico.
