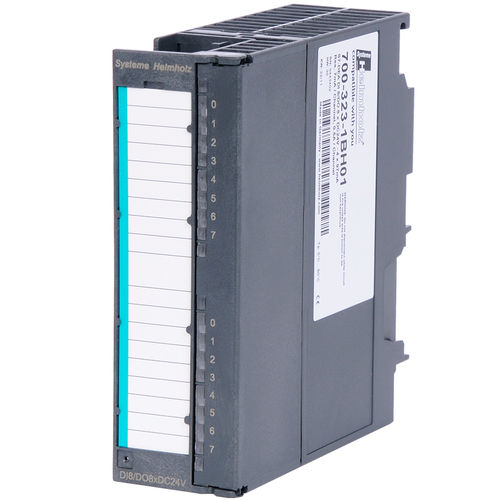

Módulo de E/S digital 700-323-1BH01

de 8 E/Sde 16 E/Sen riel DIN

Módulos de mezcla digital para la serie 300 Módulo de entrada/salida digital para 300 8x IN / 8x OUT El módulo tiene 8 entradas y 8 salidas. Informaciones generales Número de pedido700-323-1BH01 Nombre del artículoDEA 300, DC 24 V, 0,5 A, 8 entradas (DC 24 V)/8 salidas (DC 24 V, 0,5 A) Volumen de suministroDEA 300, DC 24 V, 0,5 A, 8 entradas (DC 24 V)/8 salidas (DC 24 V, 0,5 A) Dimensiones (AnxPrxAl)116 x 40 x 125 mm PesoAprox. 220 g Número de entradas8 Número de salidas8 Valor nominal0,5 A Protección contra cortocircuitosElectrónica Límite de tensión de desconexión inductiva-48 V Potencia disipada (funcionamiento nominal)típ. 3,5 W Conectores frontales20 patillas Tensión de entrada Para señal "0"-3 ... +5 V Para señal "1"+13 ... +30 V Valor nominal24 V DC Corriente de entrada para señal "1 "típ. 7 mA Tiempo de retardo1,2 ... 4.8 ms Admite iniciador de 2 hilosSí Longitud del cable Sin apantallar600 m Blindado1000 m Aislamiento eléctrico del bus backplaneSí (optoacoplador) en grupos de hasta8 Tensión de alimentación UP, US Valor nominal24 V DC Ondulación USSmáx. 3.6 V Rango admisible (con rizado)+20 ... +30 V Consumo de corriente Interna (bus backplane)típ. 55 mA Externa (desde +24 V/L+)Máx. 60 mA
