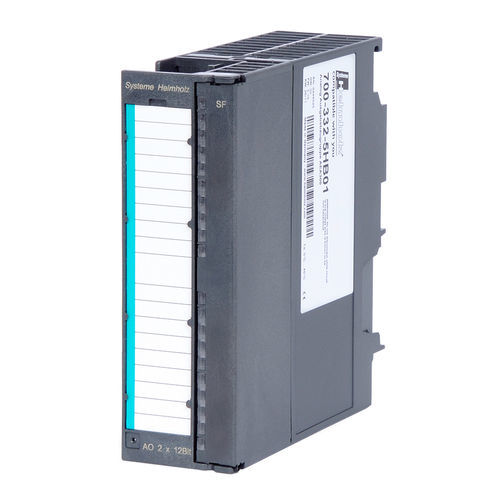

Módulo de salida analógico 700-332-5HB01

multivíaspara montaje sobre riel DIN

El módulo de salida analógica de 2 canales es adecuado para la conexión de actuadores analógicos para salidas de tensión y corriente en un rango de hasta ±10 V o ±20 mA. Las líneas de señal se conectan a los conectores frontales correspondientes y pueden marcarse en el campo de rotulación. El módulo se configura completamente con el software de programación. Información general Número de pedido700-332-5HB01 Nombre del artículoAEA 300, 0-10 V/ 4 -20 mA, 2 canales Volumen de suministroAEA 300, 0-10 V/ 4 -20 mA, 2 canales Dimensiones (AnxPrxAl)116 x 40 x 125 mm PesoAprox. 220 g Alarma de diagnósticoSí, parametrizable DiagnósticoLED rojo de indicación de error de grupo Tensión de carga L+/L-24 V CC Apantallado200 M Potencia disipada (funcionamiento nominal)típ. 3 W Conectores frontales20 patillas Rangos de salida Salidas de tensión0 ... 10 V, ±10 V, 1 ... 5 V Salidas de corriente4 ... 20 mA, ±20 mA, 0 ... 20 mA Rangos de medición / resistencia de carga Con salidas de tensión mín.1 kΩ Con salidas de corriente máx.500 Ω Bajo carga capacitiva máx.1 μF Bajo carga inductiva máx.10 mH Protección contra cortocircuitos Protección contra cortocircuitosSí Corriente de cortocircuitoMáx. 25 mA Tensión en vacíoMáx. 18 V Aislamiento del bus backplaneSí Límite de error operativo en todo el rango de temperatura Entrada de tensión±0,5% Entrada de corriente±0,6% Límite de error básico a 25 °C Entrada de tensión±0,4 Entrada de corriente±0,5 Consumo de corriente Externa240 mA Interna (bus backplane)100 mA Condiciones ambientales Temperatura ambiente0 °C ... +60 °C Temperatura de transporte y almacenamiento-25 °C ... +75 °C Grado de contaminación2 Grado de protecciónIP20 HomologacionesCE
