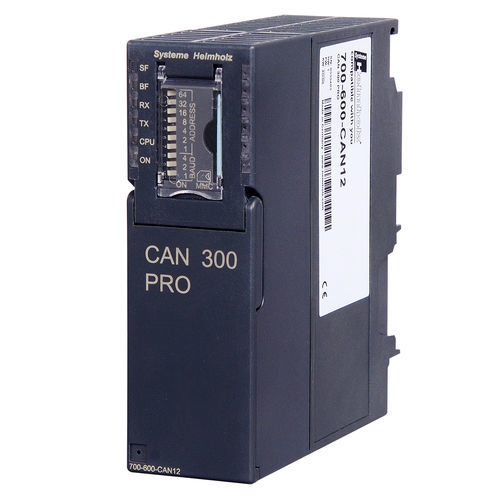

Módulo de comunicación USB CAN 300 PRO

CANpara autómata programableprogramable

El módulo CAN 300 PRO, para su uso en un S7-300* de Siemens, permite la conexión de participantes CAN con el dispositivo de automatización. El módulo puede conectarse al bastidor central o al bastidor de ampliación. Soporta tramas CAN 2.0A (11 bits) y CAN 2.0B (29 bits) con una velocidad de transferencia libremente seleccionable de 10 kbps a 1 Mbps. El CAN 300 PRO puede enviar y recibir telegramas CAN en el modo Layer 2. En el modo maestro CANopen, los datos de los esclavos CANopen pueden procesarse como tabla de imágenes de proceso en el PLC. También es posible el uso como esclavo CANopen. Para aplicaciones estándar, como el control de motores con CANopen, se dispone de ejemplos de aplicación. Además, se dispone de bloques de manejo para el protocolo SAE J1939. El CAN 300 PRO dispone de 16 temporizadores de libre configuración. Cada temporizador puede activar un telegrama CAN libremente programable. Esto significa que los protocolos síncronos ampliamente disponibles en el control de accionamientos y servomotores son fáciles de implementar utilizando el CAN 300 PRO. Un interruptor DIP para ajustar la velocidad de transferencia y la dirección de estación facilita la puesta en servicio. Una tarjeta de memoria Micro opcional almacena el proyecto. De este modo, la sustitución de la parametrización o del módulo durante el mantenimiento puede realizarse rápidamente. 6 LED indican el estado de funcionamiento del módulo. Para el diagnóstico y la parametrización se dispone de una interfaz USB. El CAN 300 PRO también funciona a temperaturas ambiente ampliadas de -25 °C a +60 °C
