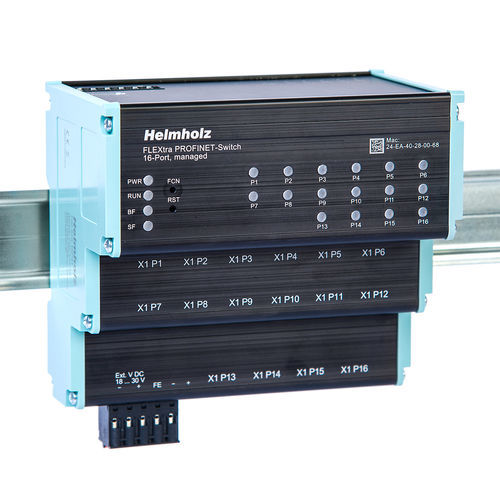

Conmutador Ethernet administrable FLEXtra

16 puertosProfiNetredundante

El conmutador FLEXtra PROFINET conecta el mundo del control con PROFINET según la clase de conformidad B y el mundo informático con Ethernet de hasta 1 GBit. El conmutador gestionado FLEXtra PROFINET de 16 puertos se puede utilizar para conectar en red componentes PROFINET con 100 Mbps, así como nodos Ethernet con hasta 1000 Mbps. De este modo, es posible la comunicación desde el nivel de control y la máquina o la mezcla de componentes Ethernet y PROFINET en un conmutador. La priorización PROFINET según la clase de conformidad B de los componentes de la máquina está siempre garantizada. Una de las funciones más importantes de un switch PROFINET es la priorización del tráfico de telegramas PROFINET en la red de la máquina. El switch gestionado puede distinguir si el telegrama es una solicitud web, una transferencia de archivos FTP, un flujo de medios o un telegrama PROFINET. De este modo, en caso de una elevada carga de transmisión, se pueden priorizar los telegramas importantes para evitar pérdidas de telegramas de los componentes de la máquina. Los protocolos PROFINET compatibles, como LLDP, DCP o alarmas de diagnóstico, se pueden parametrizar y gestionar fácilmente. El práctico diseño con la disposición inteligente de las tomas Ethernet ahorra espacio en el armario de distribución. Los LED de estado en la parte superior del conmutador PROFINET FLEXtra, siempre bien visibles, permiten un diagnóstico sencillo incluso cuando está totalmente cableado. Además, el switch FLEXtra PROFINET admite el control de puertos mediante entradas y la indicación del estado de los puertos mediante salidas. Los bits de la imagen PROFINET-IO del switch pueden utilizarse como entradas y salidas, así como 4 entradas digitales y 2 salidas digitales con 24 V. La asignación y la función de las entradas y salidas pueden configurarse a través del archivo GSDML.
