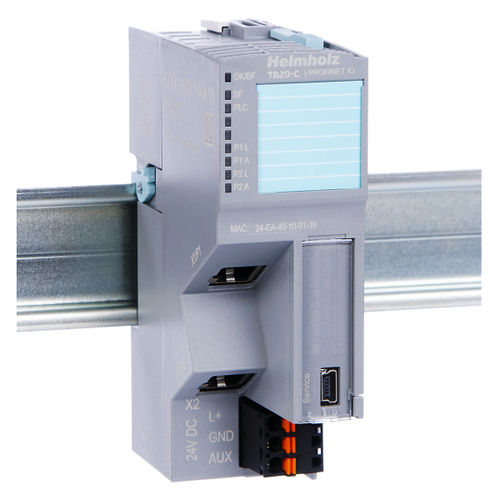

Acoplador eléctrico TB20

ProfiNetde busE/S

Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico. El acoplador de bus PROFINET está diseñado para conectar un bus PROFINET a módulos periféricos TB20. Puede alojar hasta 63 módulos de cualquier tipo conectados en serie con el acoplador de bus. El acoplador de bus admite el intercambio en caliente para sustituir módulos durante el funcionamiento. Además, reconocerá todos los módulos periféricos conectados y asignará a cada módulo las entradas/salidas correspondientes de la tabla de imágenes de proceso. Una configuración TB20 en funcionamiento siempre requerirá un acoplador de bus y al menos un módulo periférico. Los módulos pueden sustituirse durante el funcionamiento (hot-swapping) fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar los módulos periféricos (2,5 A) Suministra la tensión de E/S del sistema (24 V CC) Puerto de dispositivo USB para diagnósticos en línea, configuración de parámetros, configuración y actualizaciones de firmware con "TB20 ToolBox" Interruptor oculto "factory reset" para restablecer la configuración de fábrica del módulo Conmutador de 2 puertos integrado Velocidad de transmisión full-duplex de 100 Mbps 340 bytes de datos de E/S Hasta 63 módulos periféricos Clase de conformidad C Protocolo de redundancia de medios (MRP) Detección de topología Datos de I&M Alarmas de diagnóstico, alarmas de proceso, alarmas pull/plug Integración mediante archivo GSDML 7 LED, uno de ellos bicolor Información general Volumen de suministroAcoplador de bus PROFINET IO, conector de alimentación de 24 V, elemento de cubierta de bus, módulo base Dimensiones (AnxPrxAl)73 x 35 x 110 mm PesoAprox. 115 g Número de módulos que se pueden conectar en serie63 Alimentación24 V CC, 18...28 V CC Potencia disipadaMáx. 8 W Sección de cable admisibleAWG 16 .. 22 Posición de montajeCualquier
