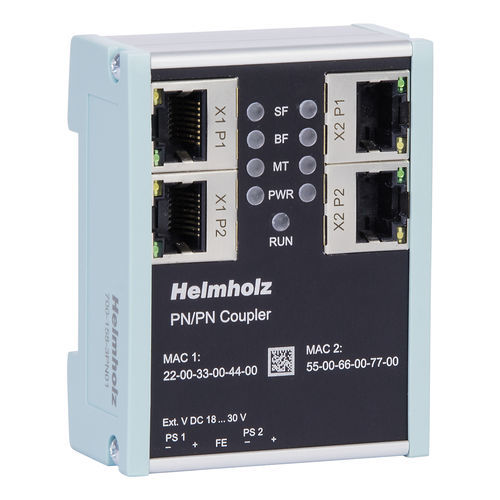

Acoplador ProfiNet PN / PN

de bus de campode buscompacto

Las máquinas y los sistemas pueden conectarse mediante acopladores de bus de campo. Esto hace posible el intercambio de datos entre diferentes mundos de control. Se puede prescindir de una compleja comunicación de CPU a CPU. Dependiendo del bus de campo, la integración se realiza mediante archivos de descripción de dispositivos como GSD, GSDML o EDS. Con el acoplador PN/PN es posible una conexión sencilla y sin complicaciones de dos redes PROFINET separadas. El acoplador PN/PN permite la transmisión de datos entre dos controladores PROFINET. Un dispositivo PROFINET IO se encuentra en ambos lados de la red PROFINET. Los datos de entrada recibidos en uno de los lados de la red se ponen a disposición del otro lado de la red como datos de salida. La transferencia de datos IO tiene lugar en directo y lo más rápidamente posible sin bloques de manejo adicionales. El tamaño máximo de los datos IO transmitidos es de 1024 bytes. Están disponibles hasta 16 ranuras para módulos IO de 1 byte y hasta 128 bytes. Con la función "transferencia de registro de datos", incluso grandes cantidades de datos de hasta 4096 bytes pueden intercambiarse entre las máquinas utilizando el principio FIFO. La transferencia de registros de datos utiliza bloques de manipulación PLC estándar. La incorporación a la herramienta de ingeniería PLC es posible gracias a un archivo GSDML Intercambio de hasta 1024 bytes de datos de E/S Transferencia de registros de datos de hasta 4096 bytes Alimentación redundante Separación galvánica de las redes Configuración sólo con archivo GSDML, no se requiere ningún software adicional Sin influencia en el lado opuesto en caso de fallo del sistema de bus Información general Volumen de suministroAcoplador PN/PN con enchufe de alimentación Dimensiones (AnxPrxAl)32,5 x 58,5 x 76 mm PesoAprox. 135 g Indicador de estado Estado de la función9 LED Estado de Ethernet8 LED
