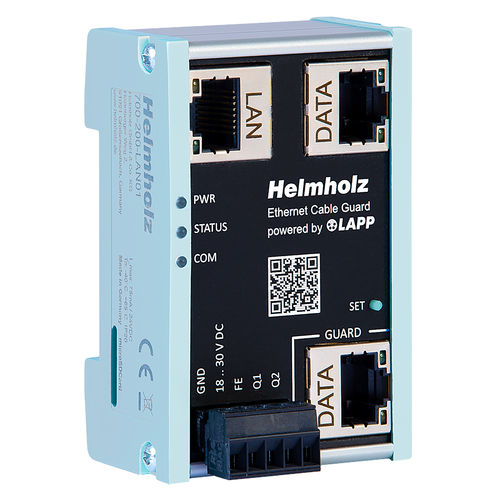

Útil de diagnóstico ProfiNet 700-200-LAN01

Ethernet/IPde vigilancia

Ethernet Cable Guard permite supervisar la vida útil de los cables de datos Ethernet estándar (100Base-TX) centrándose en las aplicaciones dinámicas de la tecnología de automatización, como un cable de cadena de arrastre a piezas de máquinas en movimiento (robots). Con Ethernet Cable Guard se puede aumentar la disponibilidad del sistema y planificar los tiempos de inactividad. Esto permite reducir considerablemente los costes de mantenimiento. El Cable Guard se conecta en bucle al cable de la cadena de arrastre que se va a supervisar y puede proporcionar información sobre la calidad de la conexión del cable a través de un LED de estado, una conexión de red independiente o una salida digital. La información puede mostrarse como una señal PWM en la salida. El valor del umbral de alarma puede ajustarse individualmente. Para la integración en estructuras IIoT, el Cable Guard también puede enviar el estado del cable supervisado a través de MQTT. El diseño especialmente compacto es adecuado para su uso en armarios de control descentralizados y se puede montar en carriles de sombrero de copa estándar. El Cable Guard también es adecuado para aplicaciones EtherCAT, EtherNet/IP y PROFINET de 2 pares. Supervisión de la vida útil de un cable de datos con riesgo de avería (por ejemplo, cable de datos de función crítica en aplicaciones dinámicas o sometidas a esfuerzos mecánicos, como cadenas portacables) Aumento de la disponibilidad del sistema mediante tiempos de inactividad predecibles Reducción de los costes de mantenimiento Puesta en servicio sencilla con parametrización automática ("teach-in" en pocos segundos) No requiere una nueva línea de datos ni cambios en el diseño del cable; la readaptación a la estructura de red existente es posible en cualquier momento Comunicación IIoT fiable gracias a la interfaz MQTT
