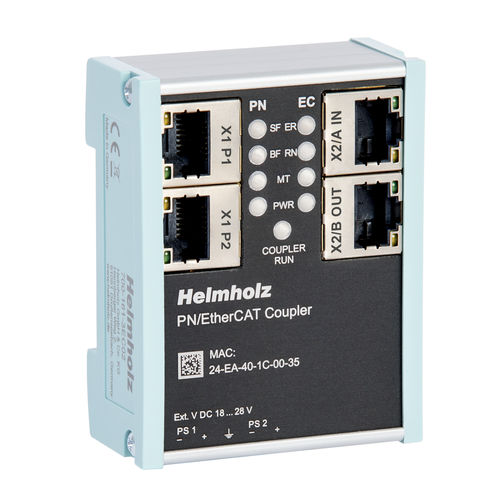

Acoplador EtherCAT 700-161-3EC02

ProfiNetde bus de campoE/S

Las máquinas y los sistemas pueden conectarse mediante acopladores de bus de campo. Esto hace posible el intercambio de datos entre diferentes mundos de control. Se puede prescindir de una compleja comunicación de CPU a CPU. Dependiendo del bus de campo, la integración se realiza mediante archivos de descripción de dispositivos como GSD, GSDML o EDS. Con el acoplador PN/EtherCAT es posible una conexión sencilla y sin complicaciones de una máquina PROFINET a una máquina EtherCAT. El acoplador PN/EtherCAT permite la transferencia de datos entre un controlador PROFINET y un maestro EtherCAT. Los datos de salida recibidos en uno de los lados de la red se ponen a disposición del PLC del otro lado de la red como datos de entrada. El intercambio cíclico de datos de E/S comprende un máximo de 600 bytes por dirección y tiene lugar lo más rápido posible sin bloques de manipulación. La configuración del acoplador y la recopilación de los datos de E/S se realiza para ambos lados de la red en la herramienta de ingeniería del PLC correspondiente (por ejemplo, TIA Portal de Siemens, CODESYS del grupo CODESYS o TwinCAT de Beckhoff). No es necesario ningún software de configuración adicional. Para integrar el acoplador en la herramienta de ingeniería correspondiente, se suministra un archivo GSDML para el lado PROFINET y un archivo ESI para el lado EtherCAT. Para la configuración de los datos de E/S a transferir, el acoplador proporciona 100 ranuras y un gran número de módulos de E/S con diferentes tipos y tamaños de datos. Normalmente es suficiente realizar y poner en marcha esta configuración de E/S manualmente sólo para el lado PROFINET, ya que las herramientas de ingeniería comunes del lado EtherCAT permiten leer y aceptar la configuración de E/S actual del acoplador. Hasta 600 bytes de datos de entrada y 600 bytes de datos de salida
