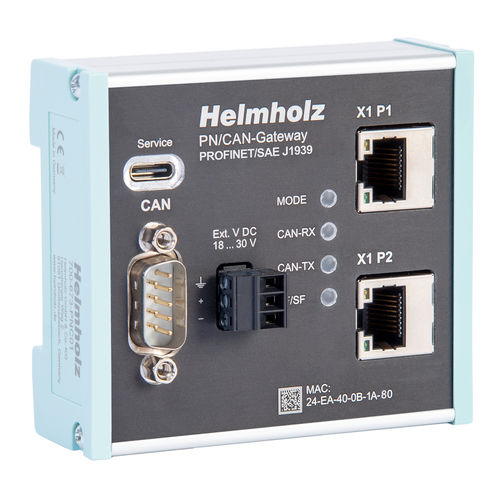

Pasarela de comunicación 700-673-PNC01

industrialde mediosUSB

Con la pasarela PN/CAN es posible conectar dispositivos CAN a una red PROFINET de forma sencilla y sin complicaciones. La PN/CAN-Gateway SAE J1939 puede utilizarse como dispositivo SAE J1939 completo o para la simulación y el diagnóstico de una red SAE J1939. Los datos de los grupos de parámetros (PGN) pueden intercambiarse directamente en el área de datos de E/S del PLC. La pasarela se configura completamente con ayuda de un GSDML a través de la configuración PROFINET y no requiere ningún software adicional. La dirección de origen (SA) se puede ajustar libremente. Los mensajes individuales y multipaquete están disponibles libremente en comunicación directa y como peticiones. Además, el dispositivo puede utilizarse como participante pasivo para la lectura transparente de mensajes PGN de una red SAE J1939. Las características MRP (redundancia de medios), así como las amplias funciones de diagnóstico y una interfaz para el diagnóstico en línea completan las prestaciones de la pasarela PN/CAN. Dispositivo SAE J1939 completo Protocolos Broadcast y TP Admite los formatos PDU1 (DA dinámico) y PDU2 (extensiones de grupo) Motivos de interrupción del protocolo directamente legibles en el área de entrada Prioridad y EDP parametrizables Nombre de dispositivo parametrizable, incluido el bit de habilitación de dirección arbitraria SA/DA definibles dinámicamente Respuesta automática a las solicitudes de los PGN parametrizables Peticiones de PGN para respuestas únicas y múltiples (p. ej., diagnóstico) Transmisión cíclica y recepción controlada por tiempo de PGN de paquete único y paquete múltiple con temporización parametrizable Envío de PGN activado por eventos
