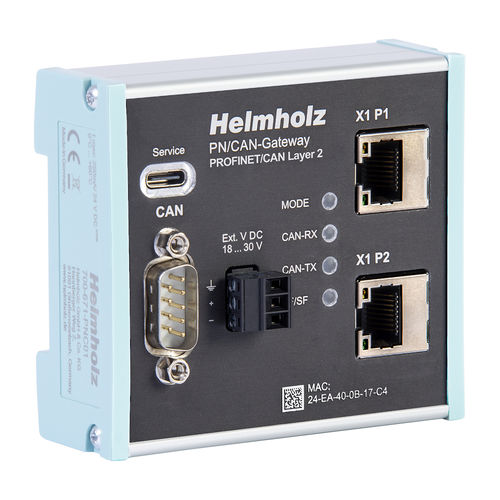

Pasarela de comunicación 700-671-PNC01

de mediosUSBCAN Bus

La pasarela PN/CAN Capa 2 permite la conexión de dispositivos CAN con protocolos CAN propietarios. En la red PROFINET, la pasarela PN/CAN es un dispositivo de E/S PROFINET y admite velocidades de transmisión de hasta 100 Mbit full dúplex; en el bus CAN, se admite hasta 1 Mbit/s. Los datos de E/S de los nodos CAN se mapean de forma transparente y libremente configurable en la red PROFINET, por lo que pueden procesarse directamente en el PLC. La pasarela PN/CAN está integrada en el configurador de hardware con un archivo GSDML y puede configurarse completamente allí. No son necesarias otras herramientas de software para la parametrización ni bloques de manejo para la programación, lo que simplifica el uso de la pasarela. Las características MRP (redundancia de medios), así como las amplias funciones de diagnóstico y una interfaz para el diagnóstico en línea completan las características de rendimiento de la pasarela PN/CAN. Objetos de recepción y transmisión automáticos y controlados para tramas CAN con identificador configurable Los objetos de transmisión también pueden transmitirse cíclicamente Canal de recepción FIFO para la recepción de tramas CAN con identificador flexible Canal de transmisión FIFO para transmitir cualquier trama CAN con identificador flexible Hasta 512 tramas CAN diferentes configurables Compatible con CAN 2.0A (identificador de 11 bits) y CAN 2.0B (identificador de 29 bits) Velocidad de bits CAN de hasta 1 Mbit/s Configuración sencilla mediante archivo GSDML No son necesarios bloques de manejo de PLC ni software de parametrización Redundancia de medios (cliente MRP)
