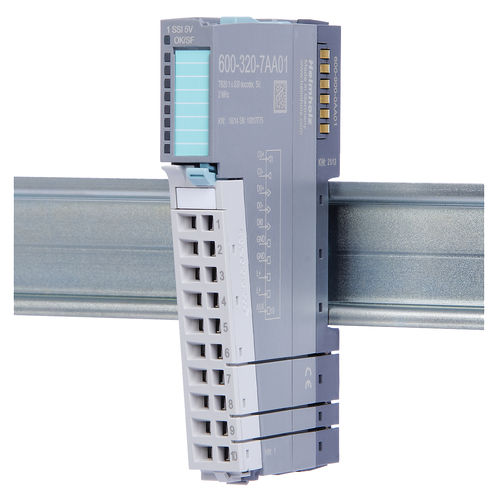

Módulo de interfaz RS-422 600-320-7AA01

industrialen riel DIN

La interfaz serie síncrona es un estándar que permite obtener datos de posición absoluta de un sensor de posición lineal o angular. En términos de hardware, la SSI del módulo se implementa como una conexión punto a punto, tal y como se define en la norma RS-422. Además, para evitar bucles de masa, se utilizan optoaisladores para lograr un aislamiento eléctrico completo. La excelente inmunidad al ruido está garantizada por el hecho de que las señales de reloj y datos se envían a través de cables de par trenzado que utilizan transmisión síncrona y simétrica. El resultado es una gran fiabilidad y robustez, lo que hace que el módulo sea ideal para su uso en entornos industriales. La interfaz de codificador SSI TB20 permite conectar un codificador SSI con una velocidad de transmisión de hasta 2 MHz. Además, dado que el número de bits de datos también es ajustable, el módulo ofrece la máxima flexibilidad en cuanto a resoluciones de codificador compatibles. Los valores de datos pueden estar en código binario o código binario reflejado (código Gray), y pueden normalizarse para garantizar que sólo se transmitan los bits relevantes para la posición. Además, puede evaluarse opcionalmente un bit de paridad para comprobar la integridad de los datos. También se pueden transmitir bits especiales, que son utilizados por algunos sensores para realizar tareas como la señalización de estados de error al maestro. Una entrada digital de 24 V puede configurarse como función latch para retener el valor del codificador cuando se producen eventos externos específicos. Además, dos comparadores configurables facilitan la detección rápida de posiciones en el programa PLC. Además del valor del encoder, toda la información relevante sobre el estado de la interfaz del encoder está disponible en la tabla de imágenes de entrada del PLC. Admite de 13 a 31 bits de datos Monovuelta y multivuelta
