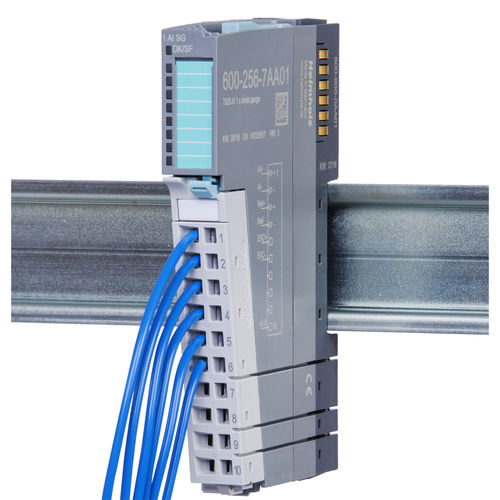

Módulo de pesaje digital 600-256-7AA01

para la industria

El módulo de pesaje sirve para medir y procesar señales procedentes de sensores de peso, par o fuerza. El módulo de pesaje permite la conexión directa de una célula de carga en el circuito de puente completo de galgas extensométricas (circuito de puente alimentado por tensión). La tensión de alimentación del puente se genera a partir del bus de pared posterior del TB20 y asciende a 5 V con una carga máxima de 70 mA. La salida de tensión está protegida con un fusible interno reversible contra sobrecargas y cortocircuitos. Se pueden conectar células de pesaje con un máximo de 72 Ω. Es posible la alimentación por puente externo de la célula de carga. La tensión de puente puede medirse en la célula de carga con conexión de 6 hilos. El valor medido se incorpora al cálculo del valor de medición. Controlada por la aplicación, la detección de rotura de cable también puede tener lugar alimentando corriente de prueba en el canal de medición. Los canales de entrada tienen una resolución de 24 bits. Los valores de medición se emiten configurables en mV/V o en kg. Gracias a las frecuencias de muestreo ajustables, se pueden suprimir las tensiones parásitas y las fluctuaciones mecánicas en la medición. Las perturbaciones de una serie de valores de medición pueden suavizarse mediante una media matemática móvil. Se puede realizar una comparación del punto cero de la célula de carga con el offset o comenzar la medición con un valor definido. Las desviaciones de linealidad de los instrumentos de medición pueden linealizarse con hasta 5 puntos de muestreo. Las entradas de medición disponen de una protección contra sobretensiones relativa al potencial de 24 V y poseen un aislamiento eléctrico con una rigidez dieléctrica de 500 V. Frecuencias de muestreo ajustables Entradas de medición con protección contra sobretensión relativa al potencial de 24 V
