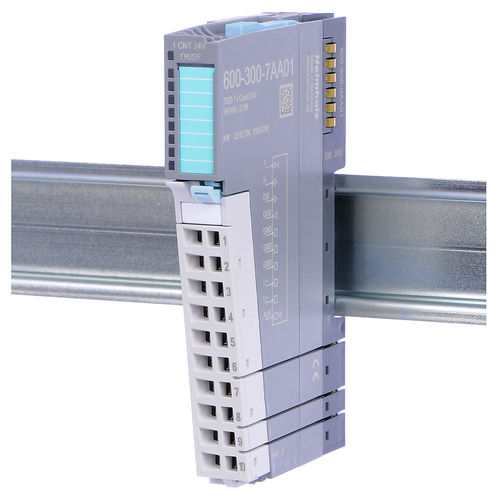

Contador de impulsos 600-300-7AA01

de tiempode ciclosdigital

Los contadores se utilizan para detectar impulsos que son más rápidos que los ciclos de un controlador, es decir, señales que el controlador será incapaz de detectar correctamente y que, por tanto, es necesario preprocesar. El módulo contador detecta los flancos de las señales de 24 V como impulsos. Los impulsos pueden contarse o convertirse en frecuencia, velocidad de giro o periodo. El módulo contador dispone de una entrada adicional de 24 V y una salida de 24 V para responder directamente a los impulsos de arranque y a los cambios rápidos de estado del sistema. Modos de captura Pulso y dirección Codificador rotatorio con evaluación simple Codificador rotatorio con evaluación doble Codificador rotatorio con evaluación cuádruple Métodos de recuento Recuento continuo Recuento único Recuento periódico Modo de medición Medición de la frecuencia Medición de la velocidad de rotación Medición del periodo Entrada programable Entrada PLC Aprobación (puerta HW) Sincronización Sincronización periódica Enclavamiento Latch y retrigger Puede invertirse Salida programable Salida PLC Recuento >= Valor de referencia Recuento <= Valor de referencia Recuento = Valor de referencia Puede aplicar un valor sustitutivo en STOP Hasta 500 KHz (evaluación cuádruple) Admite encoders incrementales de 24 V y sensores de proximidad Filtros: 10 kHz | 50 kHz | 100 kHz | 500 kHz Todas las entradas pueden invertirse Límites para contador y valores medidos Histéresis para la entrada Duración del pulso de salida Frecuencia de actualización/tiempo medio para el modo de medición
