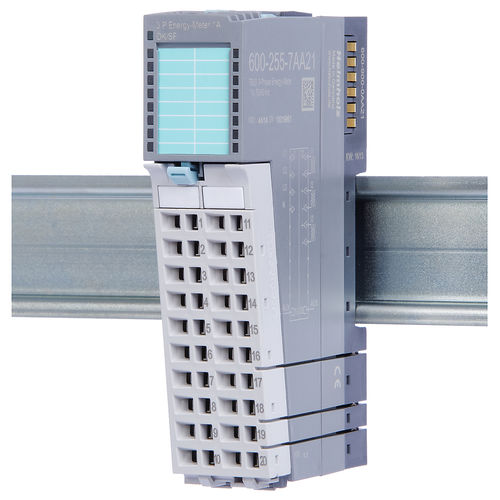

Contador de energía eléctrica trifásico 600-255-7AA21

en riel DIN50 Hz60 Hz

El módulo de funciones Energy Meter para el sistema TB20 IO registra todos los valores medidos esenciales de las redes de CA 230 V en lo que respecta a la medición de la corriente y la tensión. Las tensiones de entrada (3 fases + N) pueden conectarse directamente al módulo. Además de la información de estado general, la configuración del módulo puede utilizarse para mostrar hasta 7 lecturas en la tabla de imágenes de entrada. En caso de fallo del sistema, los valores del contador controlable se almacenarán en una memoria no volátil. Las corrientes de entrada están acopladas a través de transformadores de corriente. El módulo Energy Meter está diseñado para una corriente secundaria máxima de 1 A. Otras corrientes secundarias nominales, así como el uso de bobinas Rogowski, están disponibles bajo pedido. Nota: Los módulos individuales no pueden combinarse con los sistemas IO de otros fabricantes. Parámetros del módulo Umbral de sobretensión / subtensión Umbral de sobreintensidad Tiempo de espera de transición a cero Activación del contador de energía frecuencia de línea 50/60 Hz medida de tensión a 3 ó 4 hilos Procesar valores de entrada de tabla de imágenes Parámetros de las fases A, B y C Corriente primaria Corriente secundaria Corrección del error de ángulo de fase (para el error de ángulo de fase del transformador de corriente) Diagnóstico de paso por cero, sobretensión / subtensión y sobrecorriente Tabla de imágenes de entrada de proceso configurable 7 lecturas al mismo tiempo Tensión RMS A,B,C Corriente RMS A,B,C A, B, C y potencia/energía real total A, B, C y potencia/energía aparente total A, B, C y potencia/energía reactiva total Frecuencia A, B, C y factor de potencia total Ángulo de fase entre las tensiones o entre las corrientes Mensajes de diagnóstico Desfase Sobretensión / subtensión Sobrecorriente Sin paso por cero (sin fase) Errores de configuración
