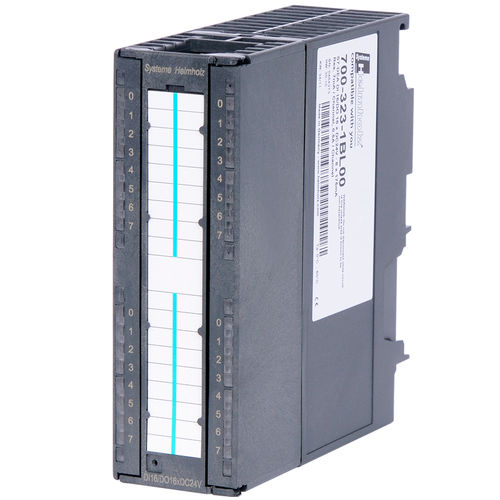

Módulo E/S digital 700-323-1BL00

para bus de campode 16 E/Sde corriente

Módulos de mezcla digital para la serie 300 Información general Nombre del artículoDEA 300, DC 24 V, 0,5 A, 16 entradas (DC 24 V)/16 salidas (DC 24 V, 0,5 A) Volumen de suministroDEA 300, DC 24 V, 0,5 A, 16 entradas (DC 24 V)/16 salidas (DC 24 V, 0,5 A) Dimensiones (AnxPrxAl)116 x 40 x 125 mm PesoAprox. 220 g Potencia disipada (funcionamiento nominal)típ. 6,8 W Conectores frontales40 patillas Tensión de entrada Para señal "0"-3 ... +5 V Para señal "1"+13 ... +30 V Valor nominal24 V DC Corriente de entrada para señal "1 "típ. 7 mA Tiempo de retardo1,2 ... 4.8 ms Admite iniciador de 2 hilosSí Corriente de polarización permitida para la señal "0"1,5 mA Longitud del cable Sin apantallar600 m Blindado1000 m Aislamiento eléctrico del bus backplaneSí (optoacoplador) en grupos de hasta16 Valor nominal0,5 A Protección contra cortocircuitosElectrónica Límite de tensión de desconexión inductiva-48 V Tensión de alimentación UP, US Valor nominal24 V DC Ondulación USSmáx. 3.6 V Rango admisible (con rizado)+20 ... +30 V Tensión para t < 10 msmáx. 50 V Consumo de corriente Interna (bus backplane)típ. 90 mA Externa (desde +24 V/L+)máx. 120 mA Condiciones ambientales Temperatura ambiente0 °C ... +60 °C Temperatura de transporte y almacenamiento-25 °C ... +75 °C Grado de contaminación2 HomologacionesCE
