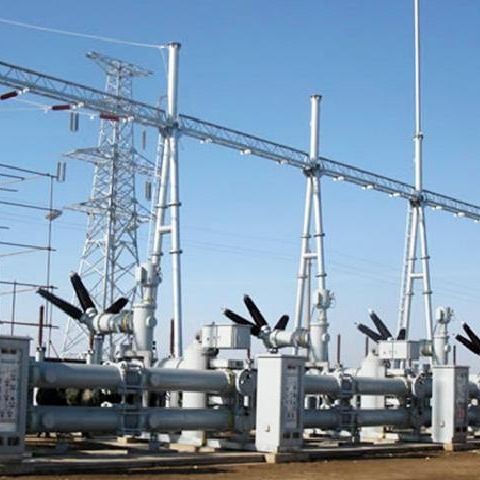

Cuadro eléctrico aislado en gas SF6 ZF12B -72.5/126/145 (L)

de alta tensiónACtrifásico

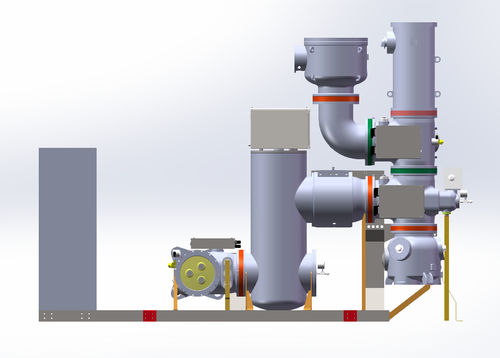

Las celdas con aislamiento de gas (GIS) son celdas trifásicas de alta tensión que se utilizan para el control, la medición, la protección y la conmutación de las líneas de transmisión. Desde 1984, más de 5000 bahías han estado en servicio, algunas exportadas a Tailandia, Guinea Ecuatorial y otros países. El GIS ZF12B -72,5/126/145 (L) contiene los principales equipos de subestación, como el disyuntor, el seccionador, el seccionador de puesta a tierra, el transformador de tensión, el transformador de corriente y el descargador de sobretensiones. Todos los componentes son trifásicos en un cierre. En el ZF12B, el seccionador y el seccionador de puesta a tierra se combinan en el tipo DS/ES de 3 posiciones de trabajo para optimizar la estructura del equipo y hacerlo más compacto. 1. La serie ZF12B está equipada con el tipo DS/ES de 3 posiciones de trabajo, que tiene las ventajas de ser compacto, de configuración flexible, de enclavamiento físico-mecánico y de alta fiabilidad. 2. El mecanismo está libre de aceite/gas, es de construcción simple, de fácil mantenimiento y de operación confiable. 3. La carcasa está hecha de aleación de aluminio para garantizar un peso ligero, baja subida de temperatura y fuerte anti-corrosión. 4. Se adoptan sistemas de doble sellado para garantizar una alta fiabilidad en la estanqueidad al gas y la tasa anual de fuga de gas es inferior al 0,5%. 5. Excelentes prestaciones de aislamiento, conducción y transporte de corriente.
