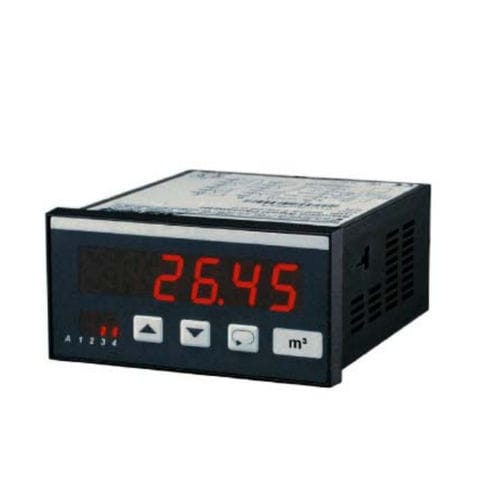

Visualizador LED DTA 9648

de 4 dígitospara medición de nivel de cubascompacto

adecuado para medir el contenido de depósitos, en particular depósitos presurizados, mediante la determinación de una diferencia de presión 2 entradas 0/4...20 ma o 0/2...10 v cc para transmisor de presión 1 entrada para corrección automática del nivel de llenado indicación de volumen o masa (peso) 6 formas de depósito estándar y especiales seleccionables máx. 4 salidas de alarma, relé inversor o transistor salidas analógicas aisladas galvánicamente, 0/4...20 ma, 0/2...10 v cc (en función de la carga) tipo de protección frontal ip 65 alcance de visualización dígitos 0...999999 posibilidad de ajuste sin presión Descripción El indicador de contenido de tanques DTA 9648 ha sido diseñado para todas las aplicaciones en el área de medición de contenido de tanques y se utiliza, en particular, para mediciones de volumen con medios líquidos en tanques de diversas formas. Dispone de una conexión para un transmisor de presión con una salida analógica 0/4...20 mA o 0/2...10 V CC, así como de una 2ª entrada de medición para mediciones de nivel de llenado mediante presión diferencial. Los cálculos de volumen se basan en la medición de la presión hidrostática cuando se conoce la densidad del medio. El nivel de llenado se calcula y visualiza a partir de la geometría del depósito (las fórmulas para las formas de depósito más habituales se almacenan internamente y pueden consultarse) o de una tabla de puntos de muestreo creada mediante calibración volumétrica. El aparato ofrece la posibilidad de conectar un sensor de nivel adicional. Cuando se alcanza un nivel determinado, la pantalla se corrige al valor correspondiente a la altura de llenado del depósito en el que está instalado el sensor de nivel.
